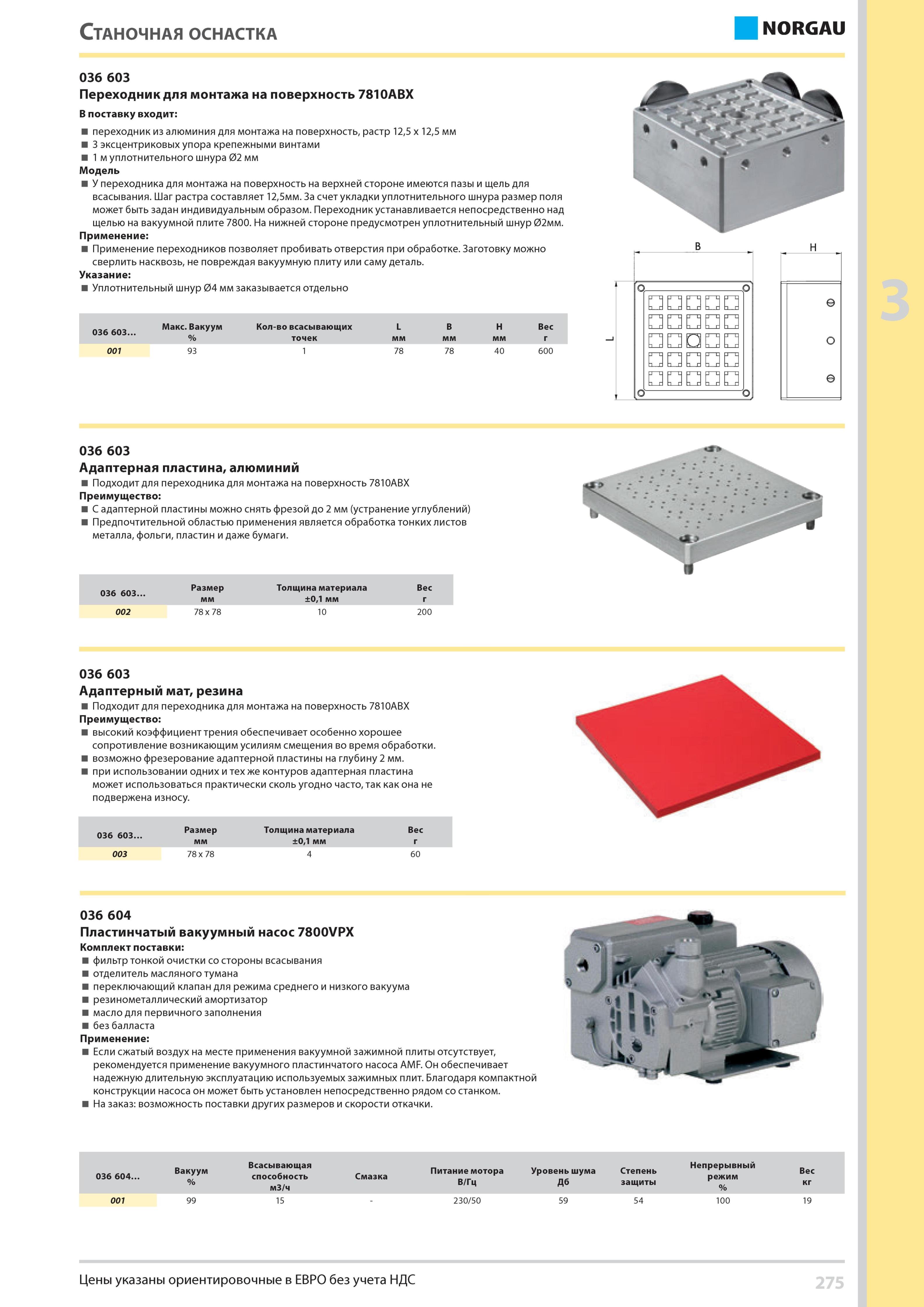

Переходник для монтажа на поверхность 7810ABX В поставку входит переходник из алюминия для монтажа на поверхность, растр 12,5 х 12,5 мм 3 эксцентриковых уп

Переходник для монтажа на поверхность 7810ABX В поставку входит переходник из алюминия для монтажа на поверхность, растр 12,5 х 12,5 мм 3 эксцентриковых упора крепежными винтами 1 м уплотнительного шнура 02 мм Модель У переходника для монтажа на поверхность на верхней стороне имеются пазы и щель для всасывания. Шаг растра составляет 12,5мм. За счет укладки уплотнительного шнура размер поля может быть задан индивидуальным образом. Переходник устанавливается непосредственно над щелью на вакуумной плите 7800. На нижней стороне предусмотрен уплотнительный шнур 02мм. Применение Применение переходников позволяет пробивать отверстия при обработке. Заготовку можно сверлить насквозь, не повреждая вакуумную плиту или саму деталь. Указание Уплотнительный шнур 04 мм заказывается отдельно 036 603.. 001 Макс. Вакуум Количество всасывающих L B H Вес % точек мм г 78 78 036 603 Адаптерная пластина, алюминий Подходит для переходника для монтажа на поверхность 7810ABX Преимущество С адаптерной пластины можно снять фрезой до 2 мм (устранение углублений) Предпочтительной областью применения является обработка тонких листов металла, фольги, пластин и даже бумаги. 036 603. 002 Размер мм Толщина материала ±0,1 мм Вес г 78 х 78 10 036 603 Адаптерный мат, резина Подходит для переходника для монтажа на поверхность 7810ABX Преимущество высокий коэффициент трения обеспечивает особенно хорошее сопротивление возникающим усилиям смещения во время обработки. возможно фрезерование адаптерной пластины на глубину 2 мм. при использовании одних и тех же контуров адаптерная пластина может использоваться практически сколь угодно часто, так как она не подвержена износу. 036 603. 003 Размер мм Толщина материала ±0,1 мм Вес г 78 х 78 4 60 036 604 Пластинчатый вакуумный насос 7800VPX Комплект поставки фильтр тонкой очистки со стороны всасывания отделитель масляного тумана переключающий клапан для режима среднего и низкого вакуума резинометаллический амортизатор масло для первичного заполнения без балласта Применение Если сжатый воздух на месте применения вакуумной зажимной плиты отсутствует, рекомендуется применение вакуумного пластинчатого насоса AMF. Он обеспечивает надежную длительную эксплуатацию используемых зажимных плит. Благодаря компактной конструкции насоса он может быть установлен непосредственно рядом со станком. На заказ возможность поставки других размеров и скорости откачки. Всасывающая Непрерывный Вакуум Питание мотора Уровень шума Степень Вес способность Смазка режим % м3/ч В/Гц Дб защиты к % кг 99 15 230/50 59 54 100 19 001 Цены указаны ориентировочные в ЕВРО без учета НДС 275 СТАНОЧНАЯ ОСНАСТКА 036 603
