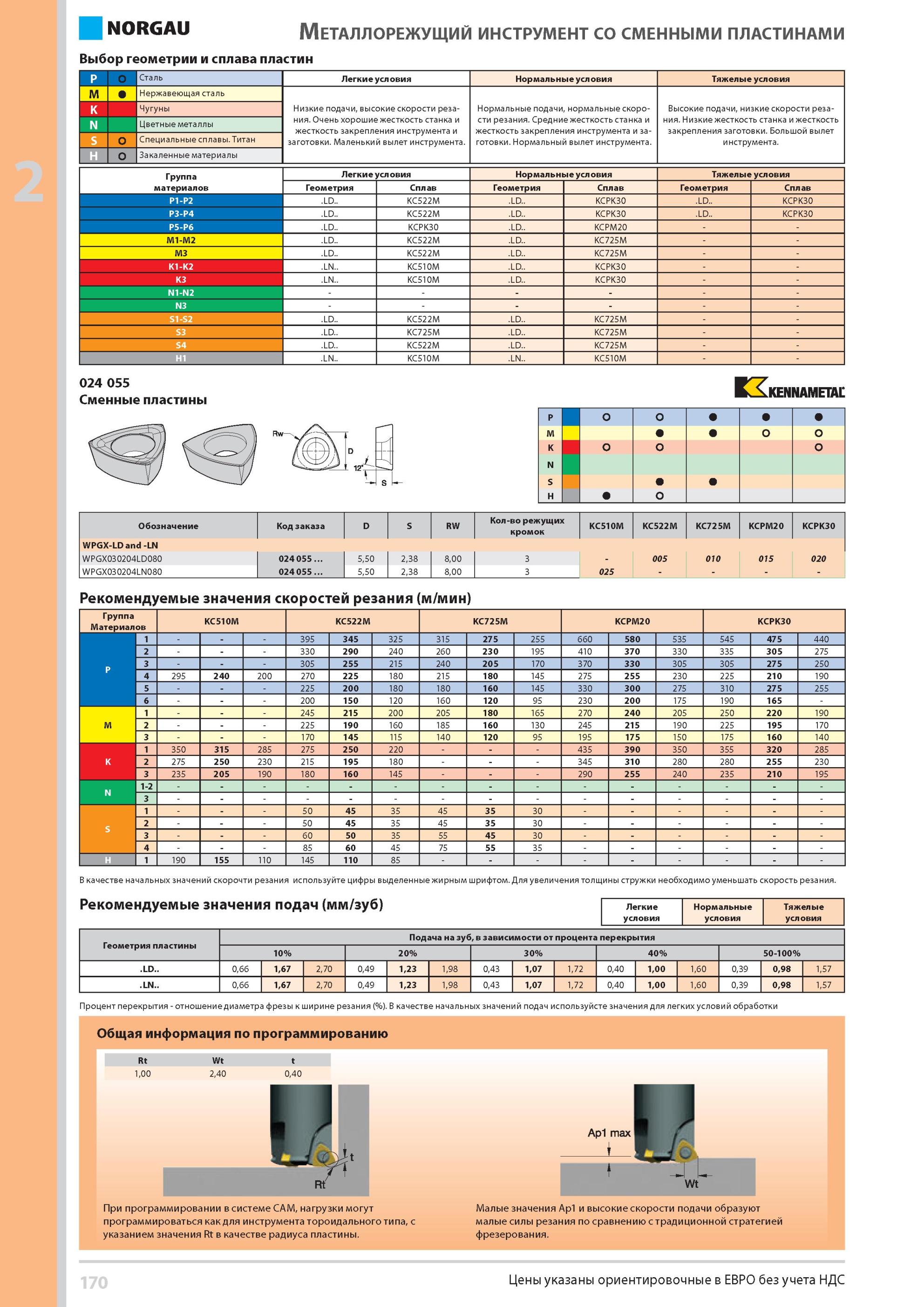

Металлорежущий инструмент Выбор геометрии и сплава пластин Сталь Легкие условия Нормальные условия Тяжелые условия M Нержавеющая сталь Низкие подачи, высокие скорости резания. Очень хорошие жесткость станка и жесткость закрепления инструмента и заготовки. Маленький вылет инструмента. Нормальные подачи, нормальные скорости резания. Средние жесткость станка и жесткость закрепления инструмента и заготовки. Нормальный вылет инструмента. Высокие подачи, низкие скорости резания. Низкие жесткость станка и жесткость закрепления заготовки. Большой вылет инструмента. K Чугуны N Цветные металлы S О Специальные сплавы. Титан H о Закаленные материалы Группа материалов Легкие условия Нормальные условия Тяжелые условия Геометрия Сплав Геометрия Сплав Геометрия Сплав P1-P 2 .LD.. KC522M .LD.. KCPK30 .LD.. KCPK30 4 .LD.. KC522M .LD.. KCPK30 .LD.. KCPK30 6 .LD.. KCPK30 .LD.. KCPM20 M1-M2 .LD.. KC522M .LD.. KC725M M3 .LD.. KC522M .LD.. KC725M K1-K2 .LN.. KC510M .LD.. KCPK30 K3 .LN.. KC510M .LD.. KCPK30 N1-N2 N3 S1-S2 .LD.. KC522M .LD.. KC725M S3 .LD.. KC725M .LD.. KC725M S4 .LD.. KC522M .LD.. KC725M H1 .LN.. KC510M .LN.. KC510M 024 055 Сменные пластины ГК, P M K о N S S о Обозначение Код заказа D S RW Количество режущих кромок KC510M KC522M KC725M KCPM20 KCPK30 WPGX-LD and -LN WPGX030204LD080 024 055 5,50 2,38 8,00 3 005 010 015 020 WPGX030204LN080 024 055 5,50 2,38 8,00 3 025 Рекомендуемые значения скоростей резания м/мин) Группа Материалов KC510M KC522M KC725M KCPM20 KCPK30 1 395 345 325 315 275 255 660 580 535 545 475 440 2 330 290 240 260 230 195 410 370 330 335 305 275 3 305 255 215 240 205 170 370 330 305 305 275 250 4 295 240 200 270 225 180 215 180 145 275 255 230 225 210 190 5 225 200 180 180 160 145 330 300 275 310 275 255 6 200 150 120 160 120 95 230 200 175 190 165 1 245 215 200 205 180 165 270 240 205 250 220 190 M 2 225 190 160 185 160 130 245 215 190 225 195 170 3 170 145 115 140 120 95 195 175 150 175 160 140 1 350 315 285 275 250 220 435 390 350 355 320 285 K 2 275 250 230 215 195 180 345 310 280 280 255 230 3 235 205 190 180 160 145 290 255 240 235 210 195 1-2 3 1 50 45 35 45 35 30 2 50 45 35 45 35 30 3 60 50 35 55 45 30 4 85 60 45 75 55 35 1 190 155 110 145 110 85 В качестве начальных значений скорочти резания используйте цифры выделенные жирным шрифтом. Для увеличения толщины стружки необходимо уменьшать скорость резания. Рекомендуемые значения подач (мм/зуб) Легкие условия Нормальные условия Тяжелые условия Геометрия пластины Подача на зуб, в зависимости от процента перекрытия 10% 20% 30% 40% 50-100% .LD.. 0,66 1,67 2,70 0,49 1,23 1,98 0,43 1,07 1,72 0,40 1,00 1,60 0,39 0,98 1,57 .LN.. 0,66 1,67 2,70 0,49 1,23 1,98 0,43 1,07 1,72 0,40 1,00 1,60 0,39 0,98 1,57 Процент перекрытия отношение диаметра фрезы к ширине резания (%). В качестве начальных значений подач используйсте значения для легких условий обработки Общая информация по программированию Rt Wt t 1,00 2,40 0,40 При программировании в системе CAM, нагрузки могут программироваться как для инструмента тороидального типа, с указанием значения Rt в качестве радиуса пластины. Малые значения Ар1 и высокие скорости подачи образуют малые силы резания по сравнению с традиционной стратегией фрезерования. 170 Цены указаны ориентировочные в ЕВРО без учета НДС
