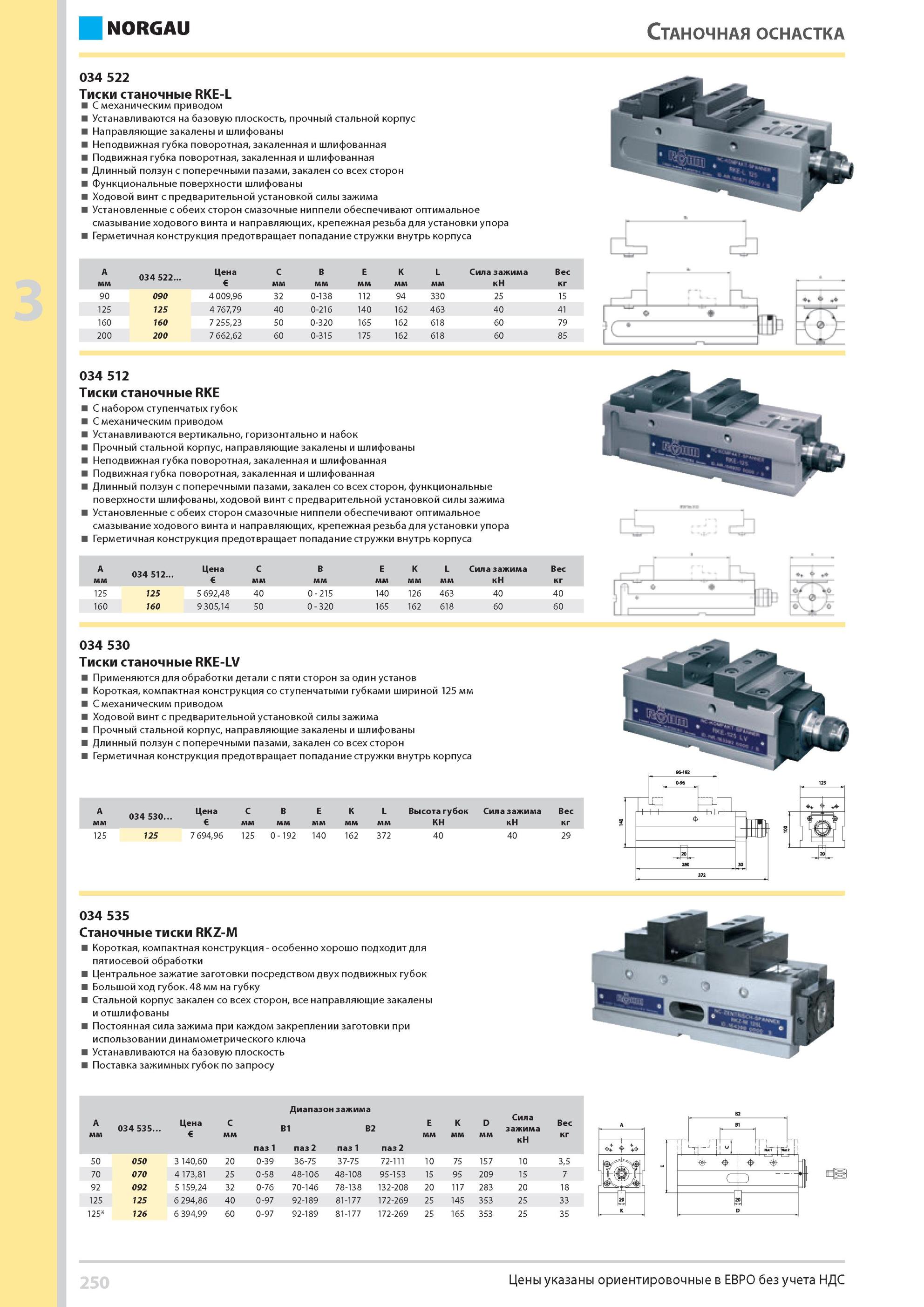

Характеристики станочных тисков Norgau RKE-L с механическим приводом Установленные с обеих сторон смазочные ниппели обеспечивают оптимальное смазывание ходового винта и направляющих, крепежная резьба для установки упора Герметичная конструкция предотвращает попадание стружки внутрь корпуса A мм 034 522 Цена C мм B мм E мм K мм L мм Сила зажима кН Вес кг 90 090 4 009,96 32 0-138 112 94 330 25 15 125 125 4 767,79 40 0-216 140 162 463 40 41 160 160 7 255,23 50 0-320 165 162 618 60 79 200 200 7 662,62 60 0-315 175 162 618 60 85 034 512 Тиски станочные RKE С набором ступенчатых губок С механическим приводом Устанавливаются вертикально, горизонтально и набок Прочный стальной корпус, направляющие закалены и шлифованы Неподвижная губка поворотная, закаленная и шлифованная Подвижная губка поворотная, закаленная и шлифованная Длинный ползун с поперечными пазами, закален со всех сторон, функциональные поверхности шлифованы, ходовой винт с предварительной установкой силы зажима Установленные с обеих сторон смазочные ниппели обеспечивают оптимальное смазывание ходового винта и направляющих, крепежная резьба для установки упора Герметичная конструкция предотвращает попадание стружки внутрь корпуса A 034 512 Цена С B E K L Сила зажима Вес мм кН кг 125 125 5 692,48 40 0 215 140 126 463 40 40 160 160 9 305,14 50 0 320 165 162 618 60 60 034 530 Тиски станочные RKE-LV Применяются для обработки детали с пяти сторон за один установ Короткая, компактная конструкция со ступенчатыми губками шириной 125 мм С механическим приводом Ходовой винт с предварительной установкой силы зажима Прочный стальной корпус, направляющие закалены и шлифованы Длинный ползун с поперечными пазами, закален со всех сторон Герметичная конструкция предотвращает попадание стружки внутрь корпуса A 034 530. Цена C B Е К L Высота губок Сила зажима Вес мм КН кН кг 125 125 7 694,96 125 0 192 140 162 372 40 40 29 034 535 Станочные тиски RKZ-M Короткая, компактная конструкция особенно хорошо подходит для пятиосевой обработки Центральное зажатие заготовки посредством двух подвижных губок Большой ход губок. 48 мм на губку Стальной корпус закален со всех сторон, все направляющие закалены и отшлифованы Постоянная сила зажима при каждом закреплении заготовки при использовании динамометрического ключа Устанавливаются на базовую плоскость Поставка зажимных губок по запросу A 034 535. Цена C Диапазон зажима E K D Сила зажима Вес B1 B2 паз 1 паз 2 паз 1 паз 2 кН 50 050 3 140,60 20 0-39 36-75 37-75 72-111 10 75 157 10 3,5 70 070 4 173,81 25 0-58 48-106 48-108 95-153 15 95 209 15 7 92 092 5 159,24 32 0-76 70-146 78-138 132-208 20 117 283 20 18 125 125 6 294,86 40 0-97 92-189 81-177 172-269 25 145 353 25 33 125 126 6 394,99 60 0-97 92-189 81-177 172-269 25 165 353 25 35 250 Цены указаны ориентировочные в ЕВРО без учета НДС СТАНОЧНАЯ ОСНАСТКА 034 522 Устанавливаются на базовую плоскость прочный стальной корпус Направляющие закалены и шлифованы Неподвижная губка поворотная, закаленная и шлифованная Подвижная губка поворотная, закаленная и шлифованная Длинный ползун с поперечными пазами, закален со всех сторон Функциональные поверхности шлифованы Ходовой винт с предварительной установкой силы зажима
