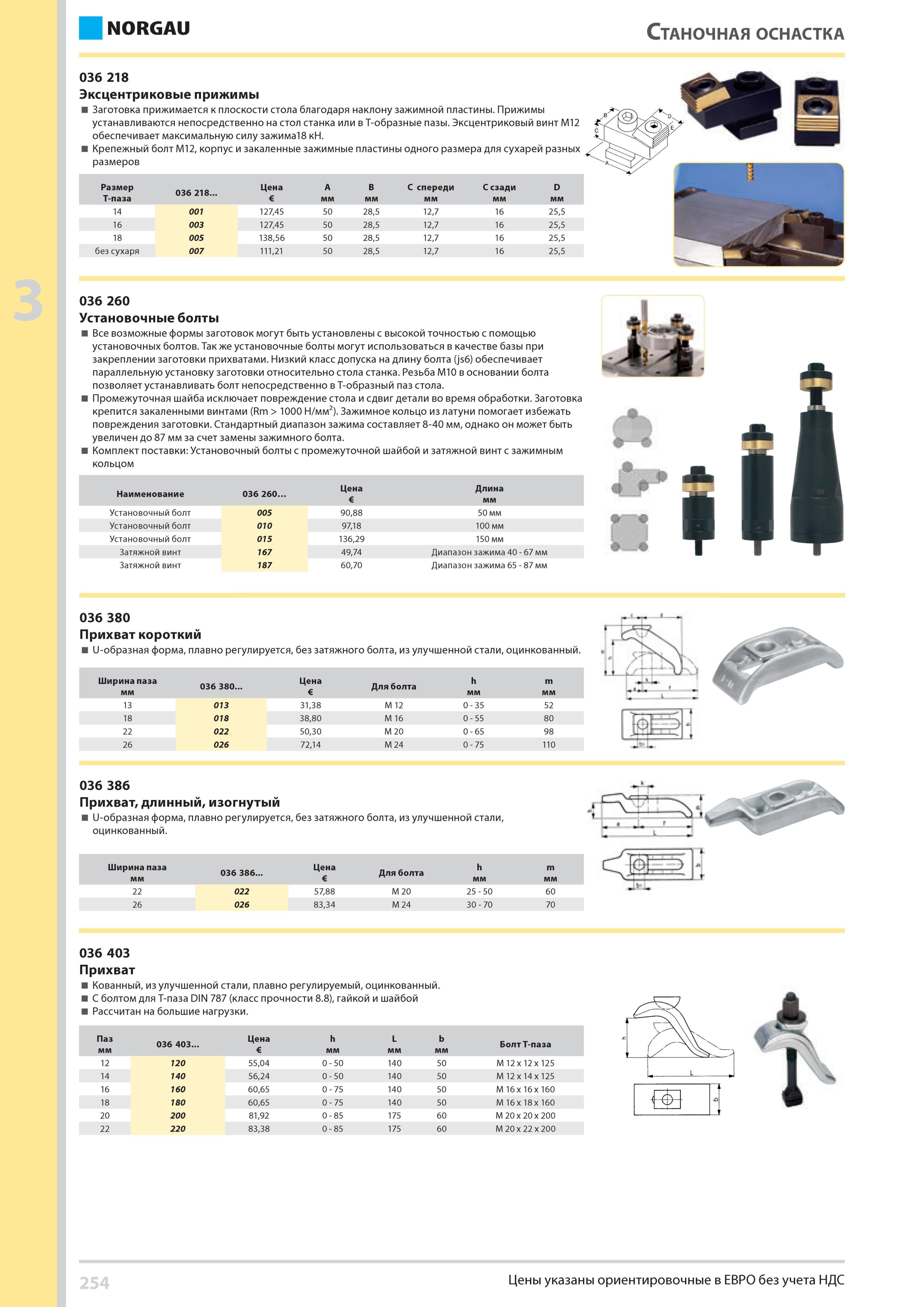

Эксцентриковые прижимы Заготовка прижимается к плоскости стола благодаря наклону зажимной пластины Прижимы устанавливаются непосредственно на стол станка или в Т-образные пазы Эксцентриковый винт M12 обеспечивает максимальную силу зажима18 кН. Крепежный болт M12, корпус и закаленные зажимные пластины одного размера для сухарей разных размеров Размер Т-паза 036 218 Цена A мм B мм C спереди мм C сзади мм D мм 14 001 127,45 50 28,5 12,7 16 25,5 16 003 127,45 50 28,5 12,7 16 25,5 18 005 138,56 50 28,5 12,7 16 25,5 без сухаря 007 111,21 50 28,5 12,7 16 25,5 036 260 Установочные болты Все возможные формы заготовок могут быть установлены с высокой точностью с помощью установочных болтов. Так же установочные болты могут использоваться в качестве базы при закреплении заготовки прихватами. Низкий класс допуска на длину болта (js6) обеспечивает параллельную установку заготовки относительно стола станка. Резьба M10 в основании болта позволяет устанавливать болт непосредственно в Т-образный паз стола. Промежуточная шайба исключает повреждение стола и сдвиг детали во время обработки. Заготовка крепится закаленными винтами (Rm > 1000 Н/мм2). Зажимное кольцо из латуни помогает избежать повреждения заготовки. Стандартный диапазон зажима составляет 8-40 мм, однако он может быть увеличен до 87 мм за счет замены зажимного болта. Комплект поставки Установочный болты с промежуточной шайбой и затяжной винт с зажимным кольцом Наименование 036 260. Цена Длина мм Установочный болт 005 90,88 50 мм Установочный болт 010 97,18 100 мм Установочный болт 015 136,29 150 мм Затяжной винт 167 49,74 Диапазон зажима 40 67 мм Затяжной винт 187 60,70 Диапазон зажима 65 87 мм 036 380 Прихват короткий U-образная форма, плавно регулируется, без затяжного болта, из улучшенной стали, оцинкованный. Ширина паза мм 036 380 Цена Для болта h мм m мм 13 013 31,38 M 12 0 35 52 18 018 38,80 M 16 0 55 80 22 022 50,30 M 20 0 65 98 26 026 72,14 M 24 0 75 110 036 386 Прихват, длинный, изогнутый U-образная форма, плавно регулируется, без затяжного болта, из улучшенной стали, оцинкованный. Ширина паза мм 036 386 Цена Для болта h мм m мм 22 022 57,88 M 20 25 50 60 26 026 83,34 M 24 30 70 70 036 403 Прихват Кованный, из улучшенной стали, плавно регулируемый, оцинкованный. С болтом для Т-паза DIN 787 (класс прочности 8.8), гайкой и шайбой Рассчитан на большие нагрузки. Паз мм 036 403 Цена h мм L мм b мм Болт Т-паза 12 120 55,04 0 50 140 50 M 12 x 12 x 125 14 140 56,24 0 50 140 50 M 12 x 14 x 125 16 160 60,65 0 75 140 50 M 16 x 16 x 160 18 180 60,65 0 75 140 50 M 16 x 18 x 160 20 200 81,92 0 85 175 60 M 20 x 20 x 200 22 220 83,38 0 85 175 60 M 20 x 22 x 200 254 Цены указаны ориентировочные в ЕВРО без учета НДС Станочная оснастка 036 218
