1830 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F180

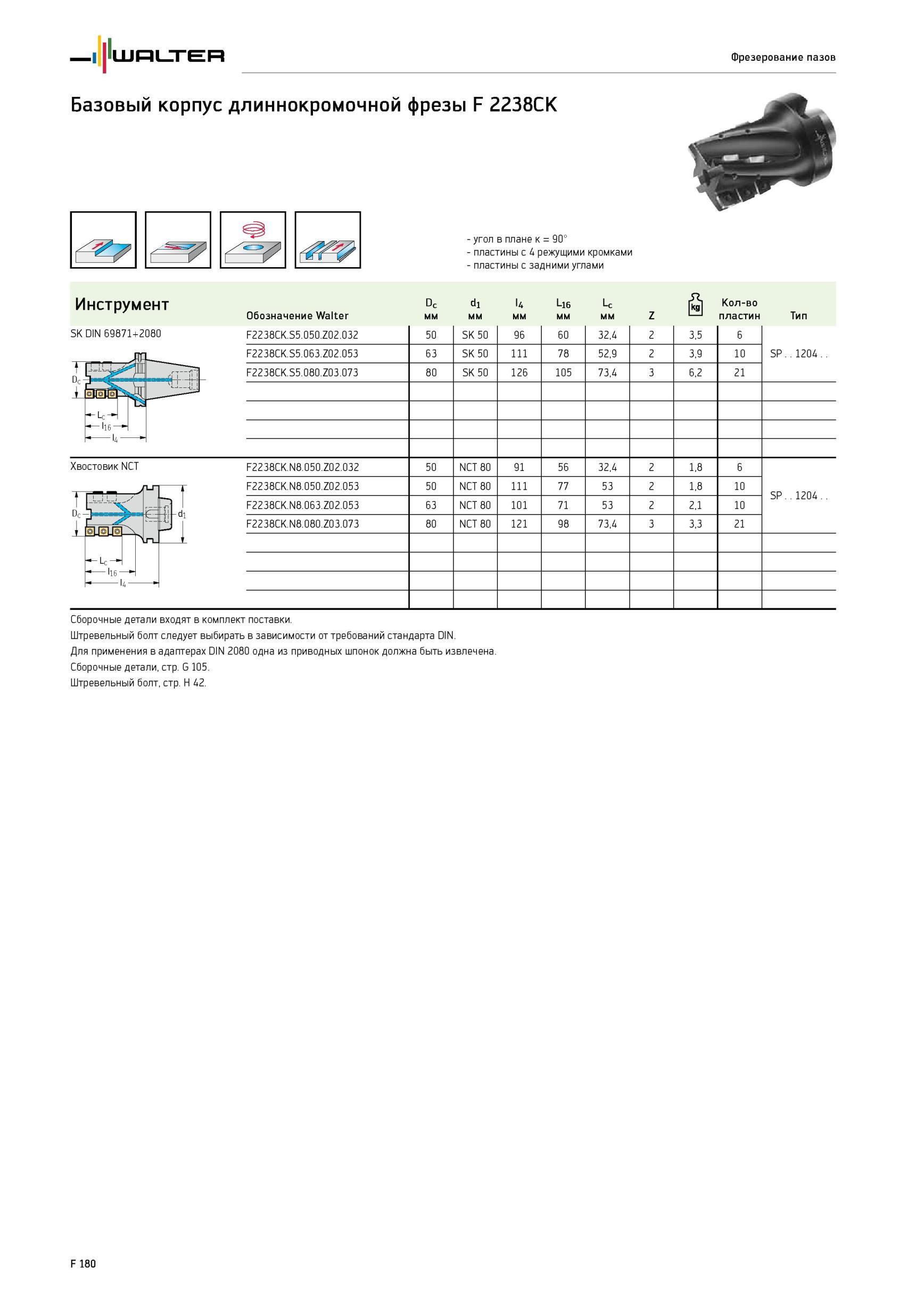

1830 Базовый корпус длиннокромочной фрезы Walter F 2238CK SK DIN 69871+2080 угол в плане к 90° пластины с 4 режущими кромками пластины с задними углами Инструмент Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F180

Базовый корпус длиннокромочной фрезы Walter F 2238CK SK DIN 69871+2080 угол в плане к 90° пластины с 4 режущими кромками пластины с задними углами Инструмент

Базовый корпус длиннокромочной фрезы Walter F 2238CK SK DIN 69871+2080 угол в плане к 90° пластины с 4 режущими кромками пластины с задними углами Инструмент Обозначение Dc мм d1 мм l4 мм L16 мм Lc мм Z Количество пластин Тип F2238CK.S5.050.Z02.032 50 SK 50 96 60 32,4 2 3,5 6 SP..1204 F2238CK.S5.063.Z02.053 63 SK 50 111 78 52,9 2 3,9 10 F2238CK.S5.080.Z03.073 80 SK 50 2 105 73,4 3 6,2 21 F2238CK.N8.050.Z02.032 50 NCT 80 91 56 32,4 2 1,8 6 SP..1204 F2238CK.N8.050.Z02.053 50 NCT 80 111 77 53 2 1,8 10 F2238CK.N8.063.Z02.053 63 NCT 80 101 71 53 2 2,1 10 F2238CK.N8.080.Z03.073 80 NCT 80 121 98 73,4 3 3,3 21 Хвостовик NCT Сборочные детали входят в комплект поставки. Штревельный болт следует выбирать в зависимости от требований стандарта DIN. Для применения в адаптерах DIN 2080 одна из приводных шпонок должна быть извлечена. Сборочные детали, стр. G 105. Штревельный болт, стр. H 42. F 180 Фрезерование пазов
