2132 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.H34

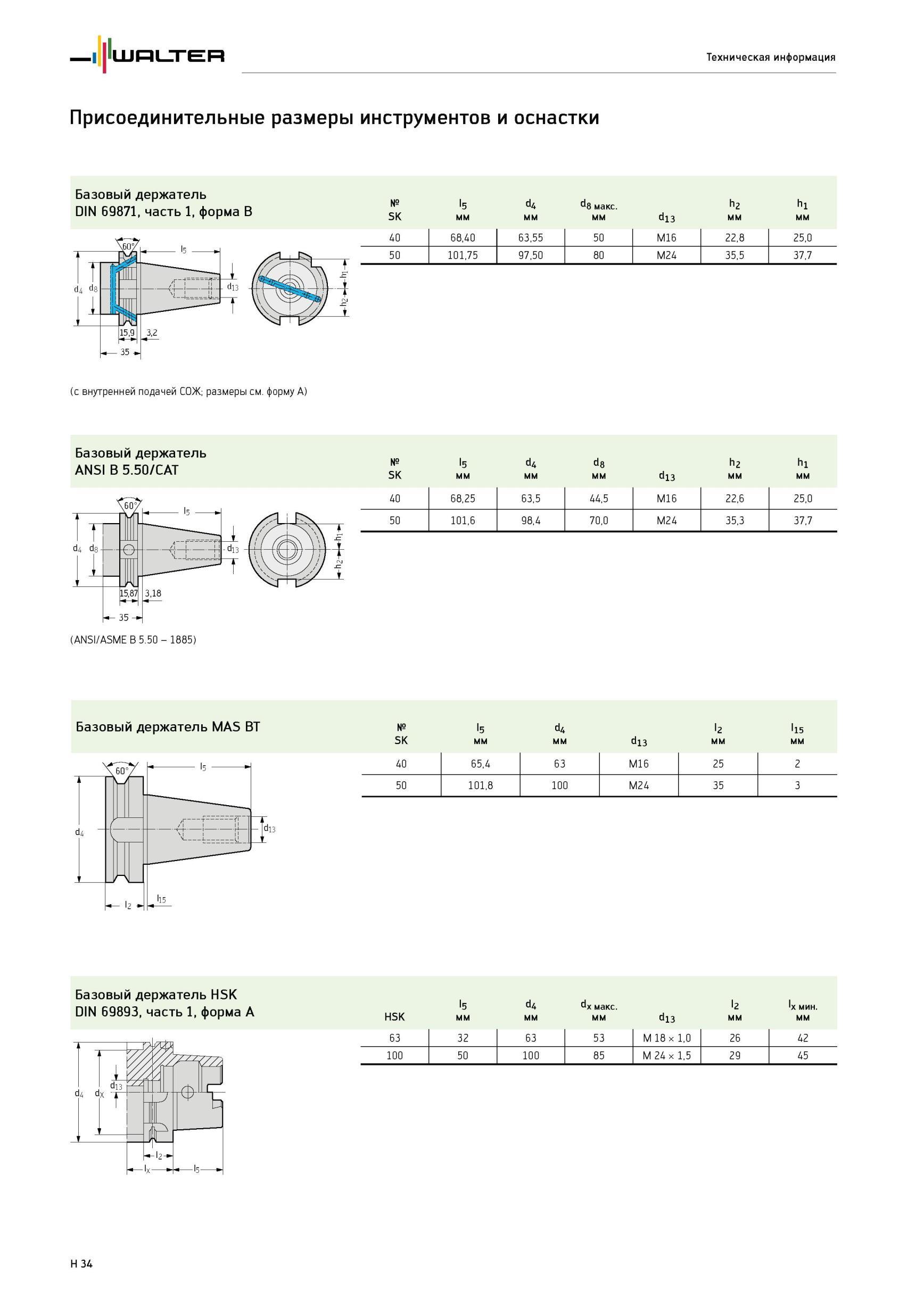

2132 Базовый держатель DIN 69871, часть 1, форма B Базовый держатель ANSI B 5 50/CAT Базовый держатель HSK DIN 69893, часть 1, форма A Присоединительные размеры ин Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. H34

Базовый держатель DIN 69871, часть 1, форма B Базовый держатель ANSI B 5 50/CAT Базовый держатель HSK DIN 69893, часть 1, форма A Присоединительные размеры ин

Базовый держатель DIN 69871, часть 1, форма B Базовый держатель ANSI B 5.50/CAT Базовый держатель HSK DIN 69893, часть 1, форма A Присоединительные размеры инструментов и оснастки № SK 5 мм d4 мм d8 макс. мм d13 h2 мм h1 мм 40 68,40 63,55 50 M16 22,8 25,0 50 101,75 97,50 80 M24 35,5 37,7 (с внутренней подачей СОЖ; размеры см. форму A) Базовый держатель ANSI B 5.50/CAT № SK 15 мм d4 мм d8 мм d13 h2 мм h1 мм 40 68,25 63,5 44,5 M16 22,6 25,0 50 101,6 98,4 70,0 M24 35,3 37,7 Базовый держатель MAS BT № I5 d4 l2 l15 SK мм d13 мм 40 65,4 63 M16 25 2 50 101,8 100 M24 35 3 - di3 Базовый держатель HSK DIN 69893, часть 1, форма A HSK l5 мм d4 мм dx макс. мм d13 l2 мм lx мин. мм 63 32 63 53 M 18 x 1,0 26 42 100 50 100 85 M 24 x 1,5 29 45 H 34 (ANSI/ASME B 5.50 - 1885) Техническая информация
