WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

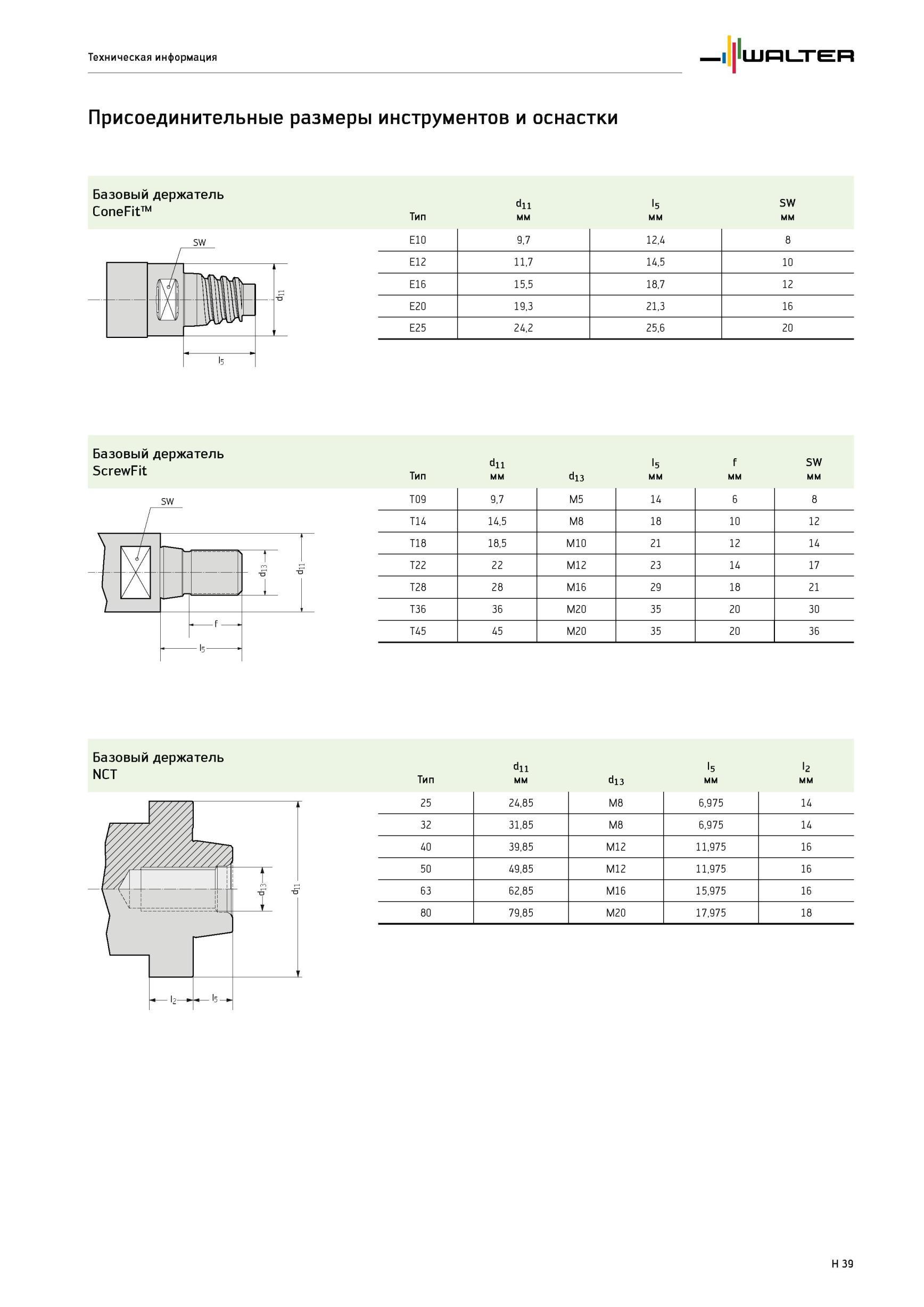

2137 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.H39

2137 Базовый держатель ConeFit Тип Присоединительные размеры инструментов и оснастки dii мм l5 мм SW мм Техническая информация E10 9,7 12,4 8 E1 11,7 14,5 10 E16 1 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. H39

Базовый держатель ConeFit Тип Присоединительные размеры инструментов и оснастки dii мм l5 мм SW мм Техническая информация E10 9,7 12,4 8 E1 11,7 14,5 10 E16 1

Базовый держатель ConeFit Тип Присоединительные размеры инструментов и оснастки dii мм l5 мм SW мм Техническая информация E10 9,7 12,4 8 E1 11,7 14,5 10 E16 15,5 18,7 12 E20 19,3 21,3 16 E25 24,2 25,6 20 Базовый держатель ScrewFit Тип dii мм di3 l5 мм f мм SW мм T09 9,7 M5 14 6 8 T14 14,5 M8 18 10 12 T18 18,5 M10 21 12 14 T22 22 M12 23 14 17 T28 28 M16 29 18 21 T36 36 M20 35 20 30 T45 45 M20 35 20 36 Базовый держатель NCT Тип dii мм di3 l5 мм l2 мм 25 24,85 M8 6,975 14 32 31,85 M8 6,975 14 40 39,85 M12 11,975 16 50 49,85 M12 11,975 16 63 62,85 M16 15,975 16 80 79,85 M20 17,975 18 SW SW H 39
