Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.)

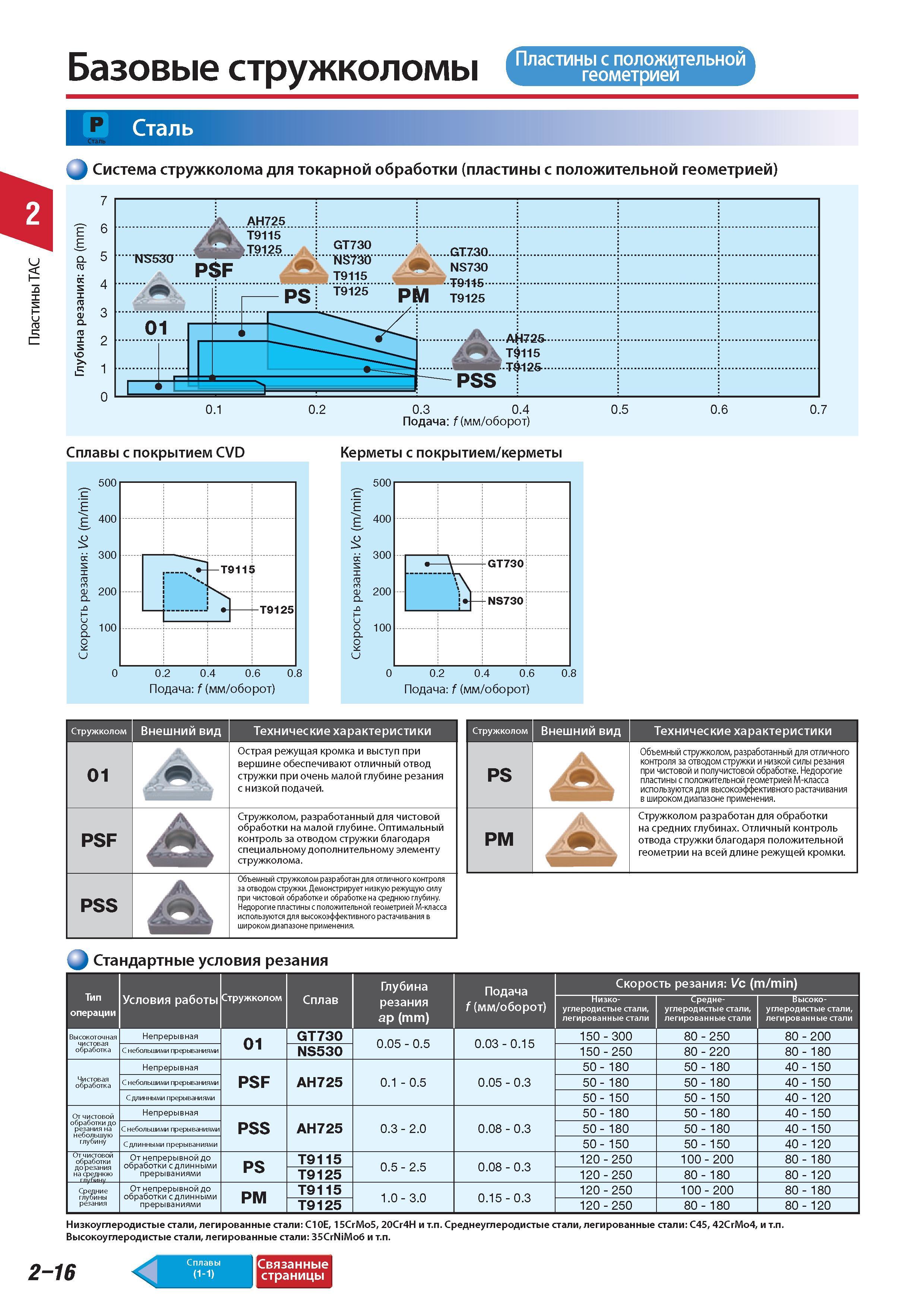

54 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.2-16

54 Базовые стружколомы Пластины Tungaloy с положительной геометрией Технические характеристики Острая режущая кромка и выступ при вершине обеспечивают отличн Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 2-16

Базовые стружколомы Пластины Tungaloy с положительной геометрией Технические характеристики Острая режущая кромка и выступ при вершине обеспечивают отличн

Базовые стружколомы Пластины Tungaloy с положительной геометрией Технические характеристики Острая режущая кромка и выступ при вершине обеспечивают отличный отвод стружки при очень малой глубине резания с низкой подачей Сталь О Система стружколома для токарной обработки (пластины с положительной геометрией) а. то Сплавы с покрытием CVD 0.3 0.4 Подача f (мм/оборот) Керметы с покрытием керметы Подача f (мм/оборот) 7 0 Технические характеристики 01 А Острая режущая кромка и выступ при вершине обеспечивают отличный отвод стружки при очень малой глубине резания с низкой подачей. PSF Стружколом разработанный для чистовой обработки на малой глубине. Оптимальный контроль за отводом стружки благодаря специальному дополнительному элементу стружколома. PSS Объемный стружколом разработан для отличного контроля за отводом стружки. Демонстрирует низкую режущую силу при чистовой обработке и обработке на среднюю глубину. Недорогие пластины с положительной геометрией М-класса используются для высокоэффективного растачивания в широком диапазоне применения. Стружколом Внешний вид Технические характеристики PS Объемный стружколом разработанный для отличного контроля за отводом стружки и низкой силы резания при чистовой и получистовой обработке. Недорогие пластины с положительной геометрией М-класса используются для высокоэффективного растачивания в широком диапазоне применения. PM Стружколом разработан для обработки на средних глубинах. Отличный контроль отвода стружки благодаря положительной геометрии на всей длине режущей кромки. Стандартные условия резания Глубина Скорость резания Vc (m/min) Тип Условия работы Стружколом Сплав резания f (мм/оборот) ИНИ ap (mm) Высокоточная Непрерывная 01 GT730 0.05 - 0.5 0.03 - 0.15 150 - 300 80 - 250 80 - 200 обработка С небольшими прерываниями NS530 150 - 250 80 - 220 80 - 180 Непрерывная 50 - 180 50 - 180 40 - 150 Чистовая обработка С небольшими прерываниями PSF AH725 0.1 - 0.5 0.05 - 0.3 50 - 180 50 - 180 40 - 150 С длинными прерываниями 50 - 150 50 - 150 40 - 120 От чистовой Непрерывная 50 - 180 50 - 180 40 - 150 обработки до резания на небольшую глубину С небольшими прерываниями PSS AH725 0.3 - 2.0 0.08 - 0.3 50 - 180 50 - 180 40 - 150 С длинными прерываниями 50 - 150 50 - 150 40 - 120 От чистовой обработки От непрерывной до обработки длинными прерываниями PS T9115 0.5 - 2.5 0.08 - 0.3 120 - 250 100 - 200 80 - 180 до резания на среднюю T9125 120 - 250 80 - 180 80 - 120 Средние глубины резания От непрерывной до обработки длинными прерываниями PM T9115 1.0 - 3.0 0.15 - 0.3 120 - 250 100 - 200 80 - 180 T9125 120 - 250 80 - 180 80 - 120 Низкоуглеродистые стали легированные стали C10E 15CrMo5 20Cr4H и т.п. Среднеуглеродистые стали легированные стали С45 42CrMo4 и т.п. Высокоуглеродистые стали легированные стали 35CrNiMo6 и т.п. 2-16 Сплавы (1-1) Связанные страницы Пластины TAC




См.также / See also :

Соотношение твердостей Таблица / Hardness equivalent table

Аналоги марок стали / Workpiece material conversion table

Отклонение размера детали / Fit tolerance table

Перевод оборотов в скорость / Surface speed to RPM conversion

Диаметр под резьбу / Tap drill sizes

Виды резьбы в машиностроении / Thread types and applications

Дюймы в мм Таблица / Inches to mm Conversion table

Современные инструментальные материалы / Cutting tool materials


Сменные режущие токарные пластины Tungaloy из твердого сплава




Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.)

51 Система выбора пластины Tungaloy с отрицательной геометрией S Титановые и суперсплавы Высоколегированный сплав Высокоточная чистовая обработка ap 0 5 mm Н Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 2-1351 52 Пластины Tungaloy Базовые стружколомы HM Показывает превосходное качество в отводе стружки во время снятия науглероженного слоя при большой глубине резани Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 2-1452 53 Система выбора Пластины Tungaloy с отрицательной геометрией BXM20 Для эксплуатации на высоких скоростях Непрерывная С небольшими прерываниями С длинными п Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 2-1553 55 Высокоточная чистовая обработка Пластины Tungaloy с положительной геометрией Р Сталь Сталь Aр 0 5 mm Непрерывная Базовый С небольшими прерываниями 01 NS53 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 2-1755 56 Токарные треугольные режущие пластины Tungaloy для точения нержавеющей стали Рекомендации по выбору стружколов и инструментальных сплавов Диапазон режимов Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 2-1856 Токарные треугольные режущие пластины Tungaloy для точения нержавеющей стали Рекомендации по выбору стружколов и инструментальных сплавов Диапазон режимов57 Пластины Tungaloy с положительной геометрией Система выбора М Нержавеющая сталь Нержавеющая сталь GH330 GH330 Высокоточная чистовая обработка Ap 0 5 mm Не Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 2-1957
