Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

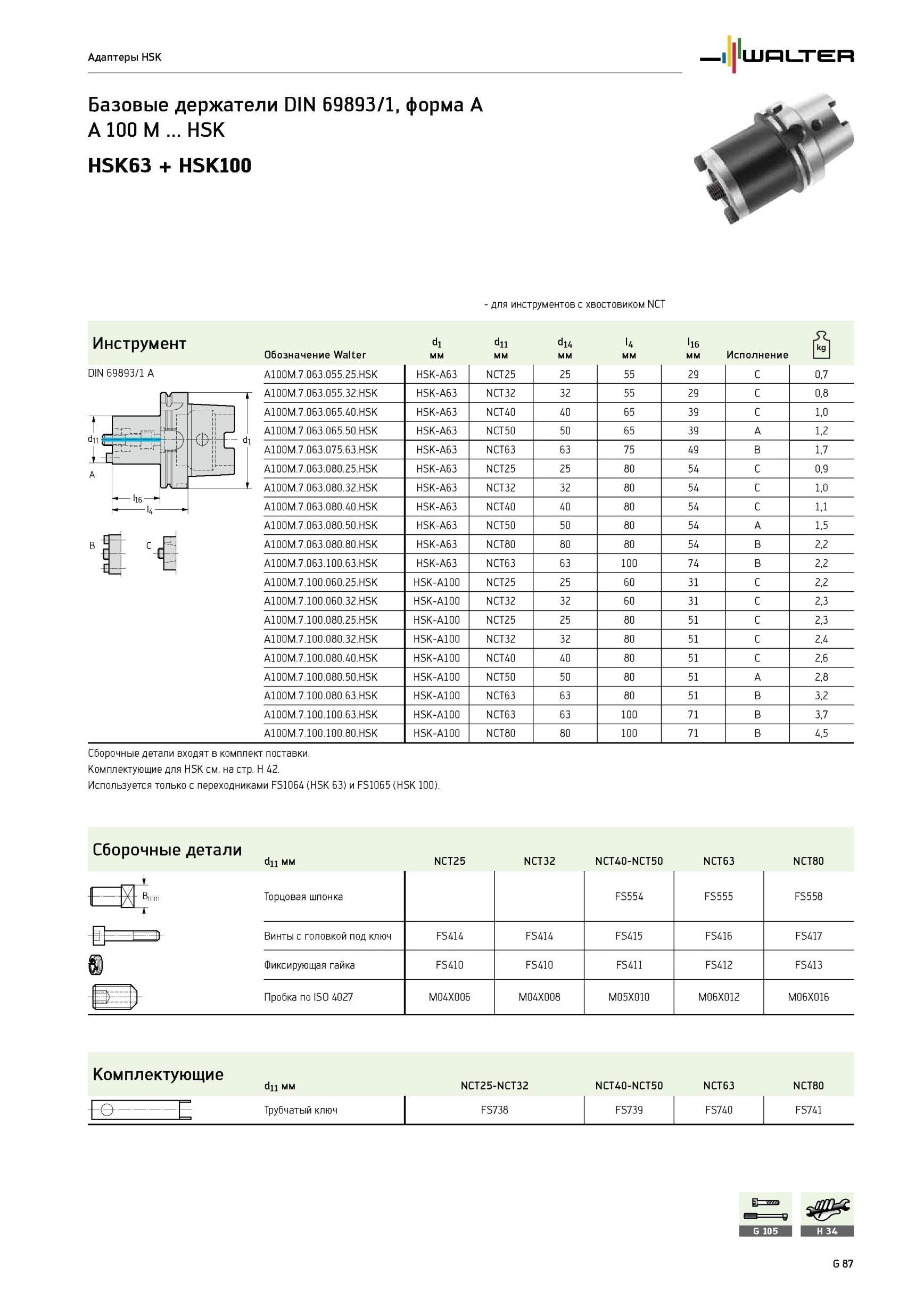

2067 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.G87

2067 Базовые держатели Walter для инструментов с хвостовиком NCT DIN 69893/1 форма A Адаптеры HSK A 100 M HSK63 HSK100 Инструмент DIN 69893/1 A ft -E=r Обозначение Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. G87

Базовые держатели Walter для инструментов с хвостовиком NCT DIN 69893/1 форма A Адаптеры HSK A 100 M HSK63 HSK100 Инструмент DIN 69893/1 A ft -E=r Обозначение

Базовые держатели Walter для инструментов с хвостовиком NCT DIN 69893/1 форма A Адаптеры HSK A 100 M HSK63 HSK100 Инструмент DIN 69893/1 A ft -E=r Обозначение dl мм dll мм di4 мм l4 мм l16 мм Исполнение A100M.7.063.055.25.HSK HSK-A63 NCT25 25 55 29 C 0,7 A100M.7.063.055.32.HSK HSK-A63 NCT32 32 55 29 C 0,8 A100M.7.063.065.40.HSK HSK-A63 NCT40 40 65 39 C 1,0 A100M.7.063.065.50.HSK HSK-A63 NCT50 50 65 39 A 1,2 A100M.7.063.075.63.HSK HSK-A63 NCT63 63 75 49 B 1,7 A100M.7.063.080.25.HSK HSK-A63 NCT25 25 80 54 C 0,9 A100M.7.063.080.32.HSK HSK-A63 NCT32 32 80 54 C 1,0 A100M.7.063.080.40.HSK HSK-A63 NCT40 40 80 54 C 1,1 A100M.7.063.080.50.HSK HSK-A63 NCT50 50 80 54 A 1,5 A100M.7.063.080.80.HSK HSK-A63 NCT80 80 80 54 B 2,2 A100M.7.063.100.63.HSK HSK-A63 NCT63 63 100 74 B 2,2 A100M.7.100.060.25.HSK HSK-A100 NCT25 25 60 31 C 2,2 A100M.7.100.060.32.HSK HSK-A100 NCT32 32 60 31 C 2,3 A100M.7.100.080.25.HSK HSK-A100 NCT25 25 80 51 C 2,3 A100M.7.100.080.32.HSK HSK-A100 NCT32 32 80 51 C 2,4 A100M.7.100.080.40.HSK HSK-A100 NCT40 40 80 51 C 2,6 A100M.7.100.080.50.HSK HSK-A100 NCT50 50 80 51 A 2,8 A100M.7.100.080.63.HSK HSK-A100 NCT63 63 80 51 B 3,2 A100M.7.100.100.63.HSK HSK-A100 NCT63 63 100 71 B 3,7 A100M.7.100.100.80.HSK HSK-A100 NCT80 80 100 71 B 4,5 Сборочные детали входят в комплект поставки. Комплектующие для HSK см. на стр. H 42. Используется только с переходниками FS1064 (HSK 63) и FS1065 (HSK 100). Сборочные детали Е dn мм NCT25 NCT32 NCT40-NCT50 NCT63 NCT80 Торцовая шпонка FS554 FS555 FS558 Винты с головкой под ключ FS414 FS414 FS415 FS416 FS417 Фиксирующая гайка FS410 FS410 FS411 FS412 FS413 Пробка по ISO 4027 M04X006 M04X008 M05X010 M06X012 M06X016 Комплектующие d11 мм NCT25-NCT32 NCT40-NCT50 NCT63 NCT80 -е Трубчатый ключ FS738 FS739 FS740 FS741 в mm G 87
