Системы числового программного управления / CNC programming and machining

SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.)




30 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.30

30 Базовая система нулевой точки (BNS) получается из базовой кинематической системы посредством базового смещения +Y Базовое смещение +Yn Z Баз Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 30

Базовая система нулевой точки (BNS) получается из базовой кинематической системы посредством базового смещения +Y Базовое смещение +Yn Z Баз

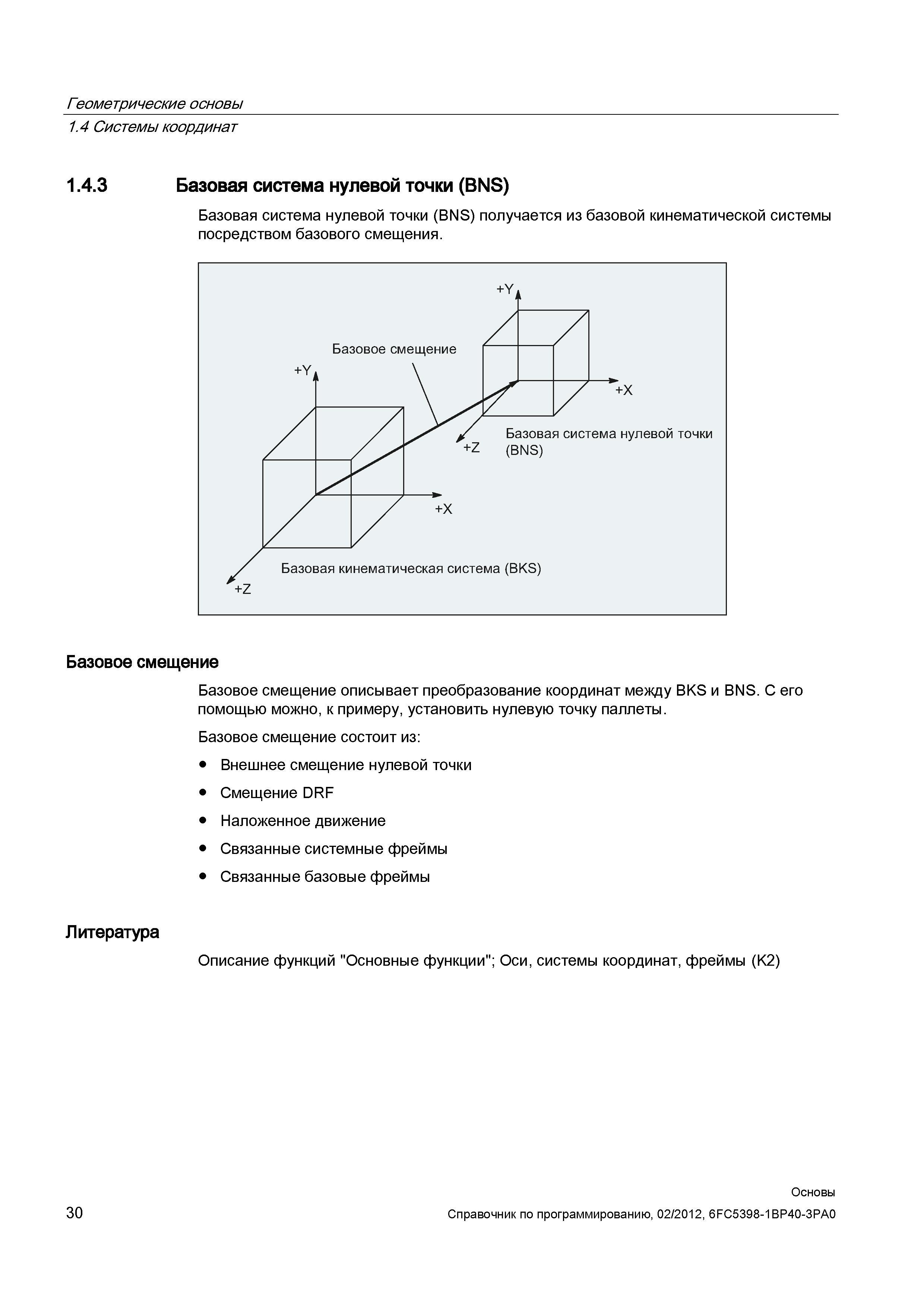

Базовая система нулевой точки (BNS) получается из базовой кинематической системы посредством базового смещения. +Y Базовое смещение +Yn Z Базовая система нулевой точки S' +Z (BNS) Базовая кинематическая система (BKS) +Z Базовое смещение Базовое смещение описывает преобразование координат между BKS и BNS. С его помощью можно к примеру установить нулевую точку паллеты. Базовое смещение состоит из Внешнее смещение нулевой точки Смещение DRF Наложенное движение Связанные системные фреймы Связанные базовые фреймы Литература Описание функций "Основные функции"; Оси системы координат фреймы (K2) Геометрические основы 1.4 Системы координат 1.4.3 Базовая система нулевой точки (BNS)
