MAHR | Каталог MAHR 2006 Измерительная техника и инструмент (Всего 396 стр.)

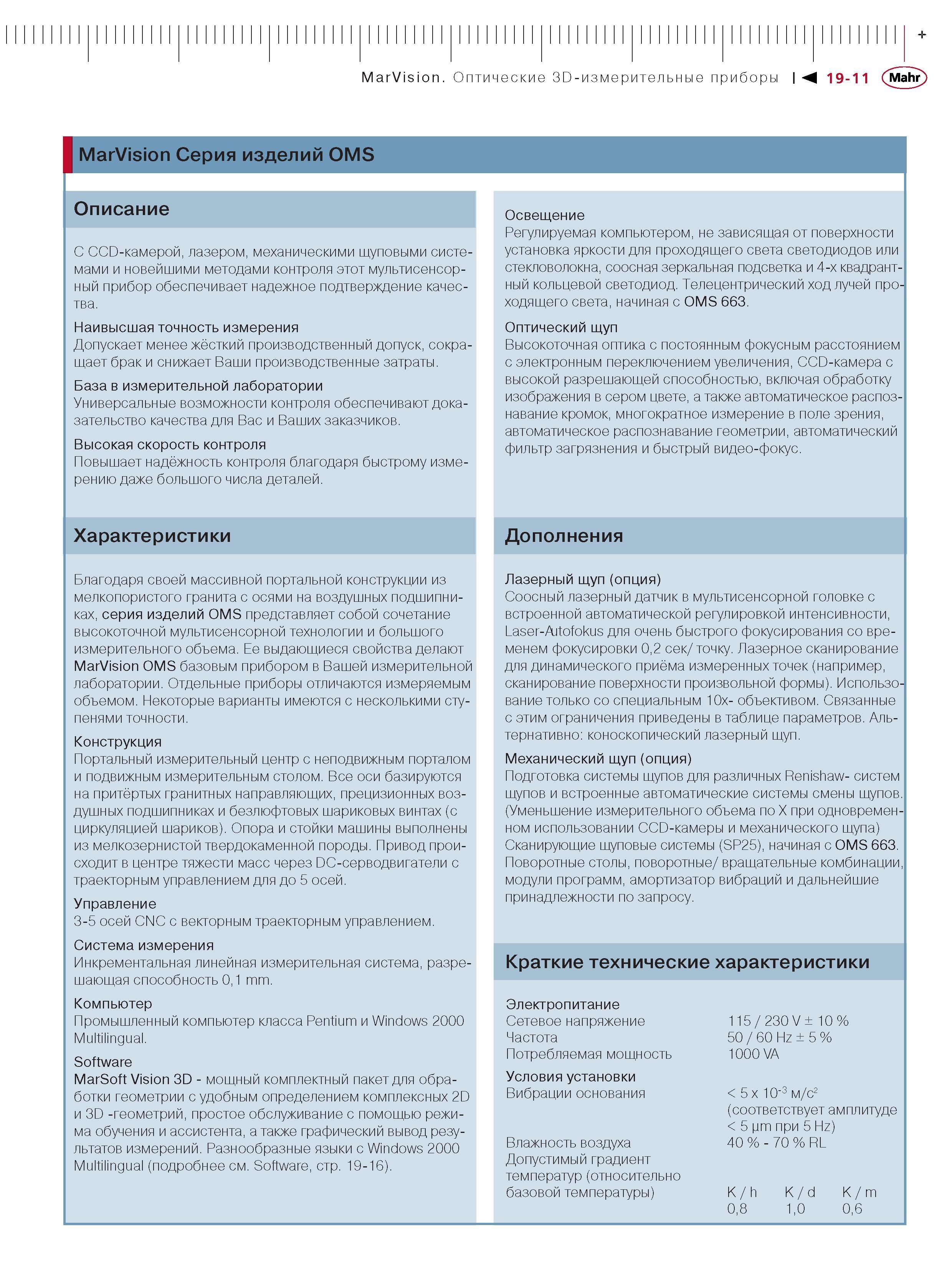

369 Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр.19-11

369 База в измерительной лаборатории Универсальные возможности контроля обеспечивают доказательство качества для Вас и Ваших заказчиков Высокая скорость Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр. 19-11

База в измерительной лаборатории Универсальные возможности контроля обеспечивают доказательство качества для Вас и Ваших заказчиков Высокая скорость

База в измерительной лаборатории Универсальные возможности контроля обеспечивают доказательство качества для Вас и Ваших заказчиков. Высокая скорость контроля Повышает надёжность контроля благодаря быстрому измерению даже большого числа деталей. Характеристики Благодаря своей массивной портальной конструкции из мелкопористого гранита с осями на воздушных подшипниках серия изделий OMS представляет собой сочетание высокоточной мультисенсорной технологии и большого измерительного объема. Ее выдающиеся свойства делают MarVision OMS базовым прибором в Вашей измерительной лаборатории. Отдельные приборы отличаются измеряемым объемом. Некоторые варианты имеются с несколькими ступенями точности. Конструкция Портальный измерительный центр с неподвижным порталом и подвижным измерительным столом. Все оси базируются на притёртых гранитных направляющих прецизионных воздушных подшипниках и безлюфтовых шариковых винтах (с циркуляцией шариков). Опора и стойки машины выполнены из мелкозернистой твердокаменной породы. Привод происходит в центре тяжести масс через DC-серводвигатели с траекторным управлением для до 5 осей. Управление 3-5 осей CNC с векторным траекторным управлением. Система измерения Инкрементальная линейная измерительная система разрешающая способность 01 тт. Компьютер Промышленный компьютер класса Pentiuiri и Windows 2000 Multilingual. Software MarSoft Vision 3D - мощный комплектный пакет для обработки геометрии с удобным определением комплексных 2D и 3D -геометрий простое обслуживание с помощью режима обучения и ассистента а также графический вывод результатов измерений. Разнообразные языки с Windows 2000 Multilingual (подробнее см. Software стр. 19-16). Освещение Регулируемая компьютером не зависящая от поверхности установка яркости для проходящего света светодиодов или стекловолокна соосная зеркальная подсветка и 4-х квадрантный кольцевой светодиод. Телецентрический ход лучей проходящего света начиная с OMS 663. Оптический щуп Высокоточная оптика с постоянным фокусным расстоянием с электронным переключением увеличения CCD-камера с высокой разрешающей способностью включая обработку изображения в сером цвете а также автоматическое распознавание кромок многократное измерение в поле зрения автоматическое распознавание геометрии автоматический фильтр загрязнения и быстрый видео-фокус. Дополнения Лазерный щуп(опция) Соосный лазерный датчик в мультисенсорной головке с встроенной автоматической регулировкой интенсивности Laser-Aitofokus для очень быстрого фокусирования со временем фокусировки 02 сек точку. Лазерное сканирование для динамического приёма измеренных точек (например сканирование поверхности произвольной формы). Использо вание только со специальным 10х- объективом. Связанные с этим ограничения приведены в таблице параметров. Альтернативно коноскопический лазерный щуп. Механический щуп(опция) Подготовка системы щупов для различных Renishaw- систем щупов и встроенные автоматические системы смены щупов (Уменьшение измерительного объема по Х при одновременном использовании CCD-камеры и механического щупа) Сканирующие щуповые системы (SP25) начиная с OMS 663. Поворотные столы поворотные вращательные комбинации модули программ амортизатор вибраций и дальнейшие принадлежности по запросу. Краткие технические характеристики Электропитание Сетевое напряжение 115 230 V 10% Частота 50 60 Hz 5 % Потребляемая мощность 1000 VA Условия установки Вибрации основания 5x10-3 м с2 (соответствует амплитуде 5 при 5 Hz) Влажность воздуха 40 % - 70 % RL Допустимый градиент температур (относительно базовой температуры) K h K d K т 08 10 06 MarVision. Оптические 3D-измерительные приборы М 19-11 Mahr MarVision Серия изделий OMS Описание С CCD-камерой лазером механическими щуповыми системами и новейшими методами контроля этот мультисенсор-ный прибор обеспечивает надежное подтверждение качества. Наивысшая точность измерения Допускает менее жёсткий производственный допуск сокращает брак и снижает Ваши производственные затраты.
