Ассортимент токарных металлорежущих инструментов компании Pramet позволяет выполнять высокопроизводительную обработку мелких и глубоких канавок как радиаль

377 Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления Стр.375

377 Ассортимент токарных металлорежущих инструментов компании Pramet позволяет выполнять высокопроизводительную обработку мелких и глубоких канавок как радиаль Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления на металлообрабатывающем станочном оборудовании Стр. 375

Ассортимент токарных металлорежущих инструментов компании Pramet позволяет выполнять высокопроизводительную обработку мелких и глубоких канавок как радиаль

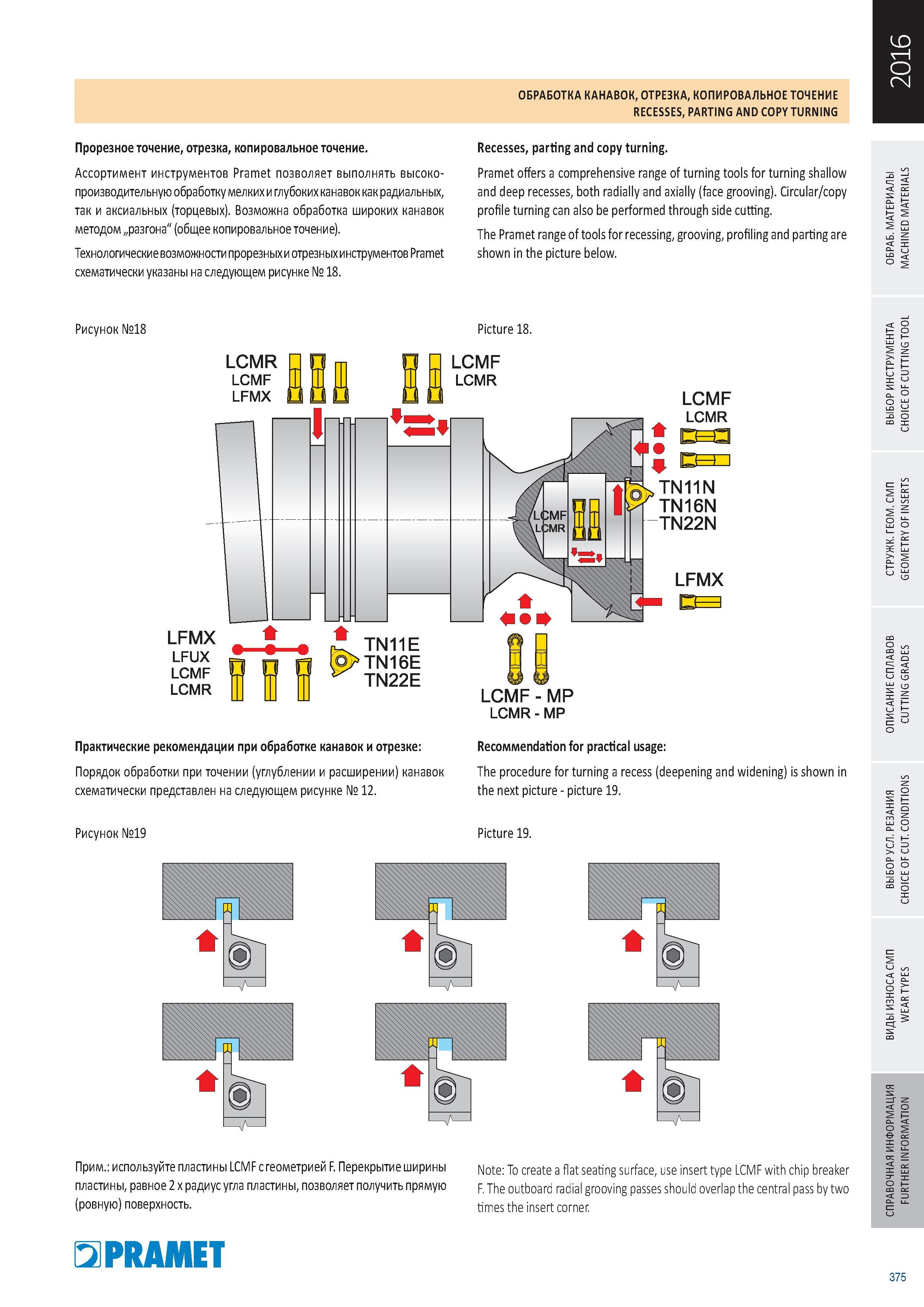

Ассортимент токарных металлорежущих инструментов компании Pramet позволяет выполнять высокопроизводительную обработку мелких и глубоких канавок как радиальных, так и аксиальных (торцевых). Возможна обработка широких канавок методом „разгона" (общее копировальное точение). Технологические возможности прорезных и отрезных инструментов Pramet схематически указаны на следующем рисунке № 18. Recesses, parting and copy turning. Pramet offers a comprehensive range of turning tools for turning shallow and deep recesses, both radially and axially (face grooving). Circular/copy profile turning can also be performed through side cutting. The Pramet range of tools for recessing, grooving, profiling and parting are shown in the picture below. oc Рисунок №18 Picture 18. LCMR LCMF LFMX LFMX LFUX LCMF LCMR LCMF LCMR TN11E TN16E TN22E щ. TN11N TN16N TN22N LFMX LCMF-MP LCMR MP О о 3 f s о Са О 2 О Практические рекомендации при обработке канавок и отрезке Порядок обработки при точении (углублении и расширении) канавок схематически представлен на следующем рисунке № 12. RecoMMendation for practical usage The procedure for turning a recess (deepening and widening) is shown in the next picture picture 19. Рисунок №19 Picture 19. Прим. используйте пластины LCMF с геометрией F. Перекрытие ширины пластины, равное 2 х радиус угла пластины, позволяет получить прямую (ровную) поверхность. Note To create a flat seating surface, use insert type LCMF with chip breaker F. The outboard radial grooving passes should overlap the central pass by two times the insert corner >. ОБРАБОТКА КАНАВОК, ОТРЕЗКА, КОПИРОВАЛЬНОЕ ТОЧЕНИЕ RECESSES, PARTING AND COPY TURNING Прорезное точение, отрезка, копировальное точение.
