Антивибрационный инструмент Korloy DAMPING PRO

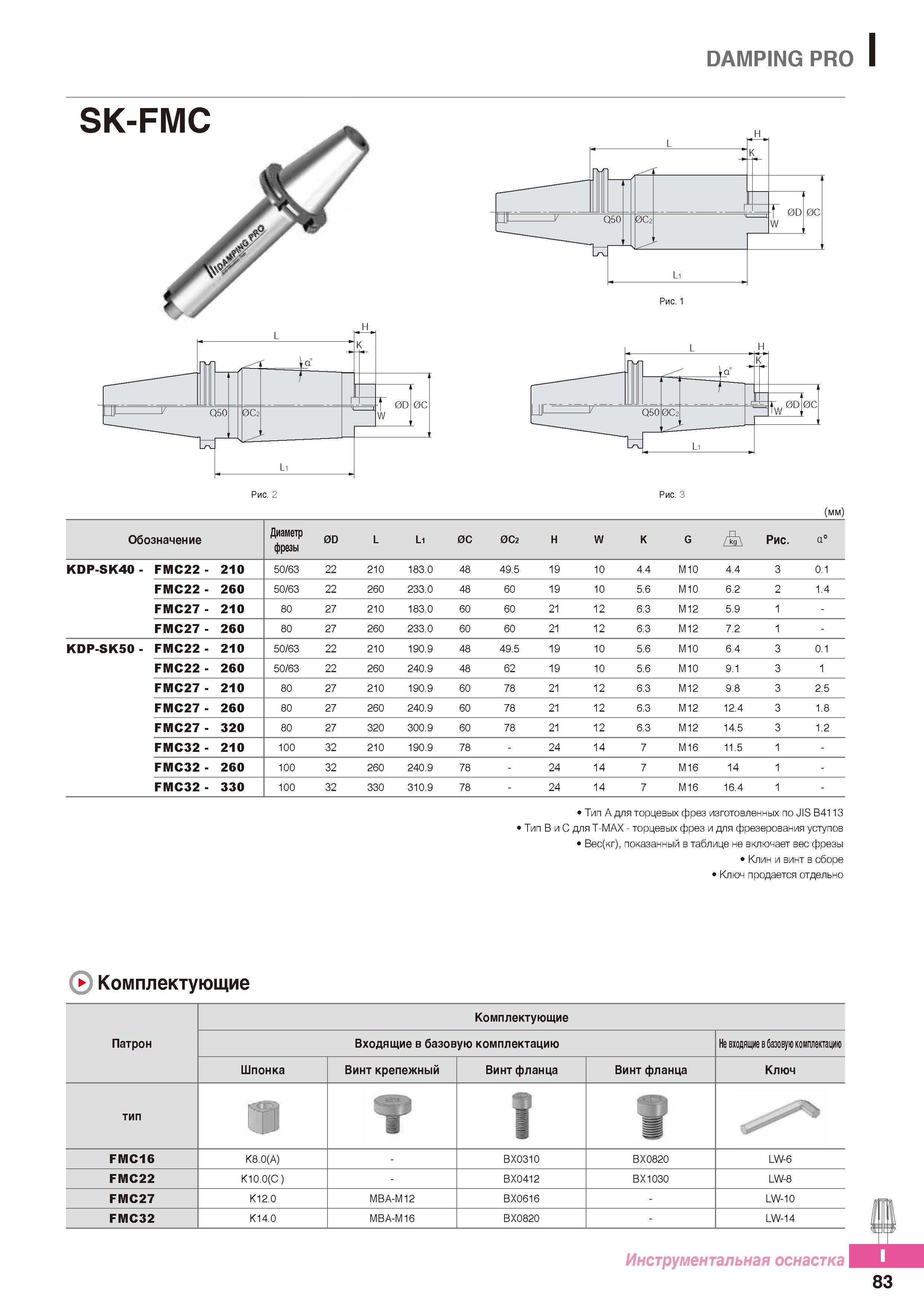

1000 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.I83

1000 Антивибрационный инструмент Korloy DAMPING PRO Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. I83

Антивибрационный инструмент Korloy DAMPING PRO

Антивибрационный инструмент Korloy DAMPING PRO _ (мм) Обозначение Диаметр фрезы 0D L Li 0С 0С2 H W K G А Рис. а0 KDP-SK40 - FMC22 - 210 50/63 22 210 183.0 48 49.5 19 10 4.4 М10 4.4 3 0.1 FMC22- 260 50/63 22 260 233.0 48 60 19 10 5.6 М10 6.2 2 1.4 FMC27- 210 80 27 210 183.0 60 60 21 12 6.3 М12 5.9 1 - FMC27- 260 80 27 260 233.0 60 60 21 12 6.3 М12 7.2 1 - KDP-SK50 - FMC22 - 210 50/63 22 210 190.9 48 49.5 19 10 5.6 М10 6.4 3 0.1 FMC22- 260 50/63 22 260 240.9 48 62 19 10 5.6 М10 9.1 3 1 FMC27- 210 80 27 210 190.9 60 78 21 12 6.3 М12 9.8 3 2.5 FMC27- 260 80 27 260 240.9 60 78 21 12 6.3 М12 12.4 3 1.8 FMC27- 320 80 27 320 300.9 60 78 21 12 6.3 М12 14.5 3 1.2 FMC32- 210 100 32 210 190.9 78 - 24 14 7 М16 11.5 1 - FMC32- 260 100 32 260 240.9 78 - 24 14 7 М16 14 1 - FMC32- 330 100 32 330 310.9 78 - 24 14 7 М16 16.4 1 - Тип А для торцевых фрез изготовленных по JIS В4113 Тип ВиС для Т-МАХ - торцевых фрез и для фрезерования уступов Вес(кг), показанный в таблице не включает вес фрезы Клин и винт в сборе Ключ продается отдельно Комплектующие Патрон Комплектующие Входящие в базовую комплектацию Не входящие в базовую комплектацию Шпонка Винт крепежный Винт фланца Винт фланца Ключ тип к 1 1 FMC16 К8.0(А) - ВХ0310 ВХ0820 LW-6 FMC22 К10.0(С) - ВХ0412 ВХ1030 LW-8 FMC27 К12.0 МВА-М12 ВХ0616 - LW-10 FMC32 К14.0 МВА-М16 ВХ0820 - LW-14 Инструментальная оснастка HU 83
