WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

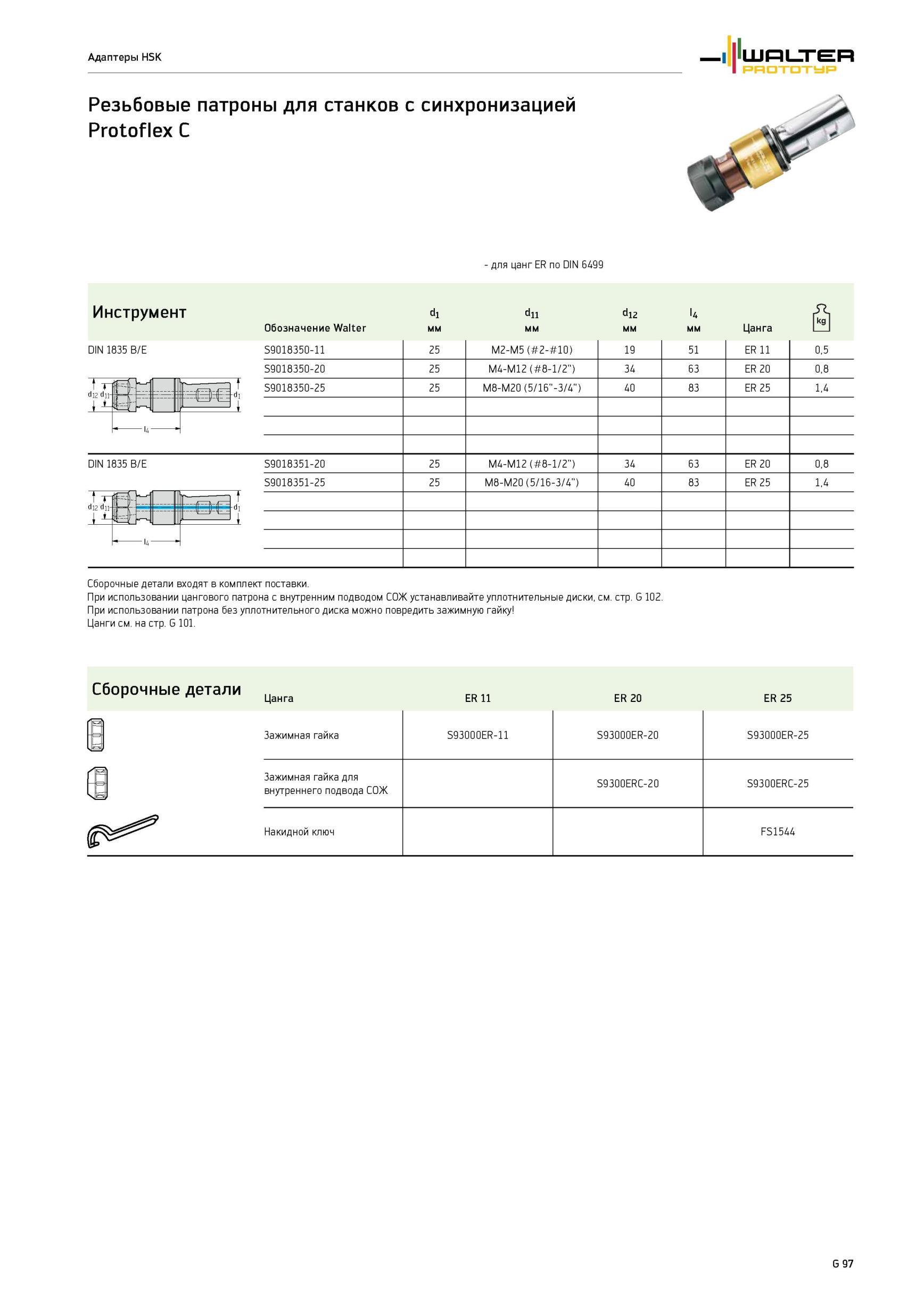

2077 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.G97

2077 Адаптеры HSK Резьбовые патроны Walter для станков с синхронизацией Protoflex C Для цанг ER по DIN 6499 Инструмент Обозначение di мм dii мм d12 мм l4 мм Цанга Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. G97

Адаптеры HSK Резьбовые патроны Walter для станков с синхронизацией Protoflex C Для цанг ER по DIN 6499 Инструмент Обозначение di мм dii мм d12 мм l4 мм Цанга

Адаптеры HSK Резьбовые патроны Walter для станков с синхронизацией Protoflex C Для цанг ER по DIN 6499 Инструмент Обозначение di мм dii мм d12 мм l4 мм Цанга DIN 1835 B/E S9018350-11 25 M2-M5 ( 2- 10) 19 51 ER 11 0,5 r S9018350-20 25 M4-M12 ( 8-1/2") 34 63 ER 20 0,8 t Т Fb d S9018350-25 25 M8-M20 (5/16"-3/4") 40 83 ER 25 1,4 1JL- kb - lEEFEz A l4 DIN 1835 B/E S9018351-20 25 M4-M12 ( 8-1/2") 34 63 ER 20 0,8 S9018351-25 25 M8-M20 (5/16-3/4") 40 83 ER 25 1,4 И- 7 1 1- a- J l l4 Сборочные детали входят в комплект поставки. При использовании цангового патрона с внутренним подводом СОЖ устанавливайте уплотнительные диски, см. стр. G 102. При использовании патрона без уплотнительного диска можно повредить зажимную гайку Цанги см. на стр. G 101. Сборочные детали Цанга ER 11 ER 20 ER 25 Зажимная гайка S93000ER-11 S93000ER-20 S93000ER-25 Зажимная гайка для внутреннего подвода СОЖ S9300ERC-20 S9300ERC-25 Накидной ключ FS1544 G 97
