WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

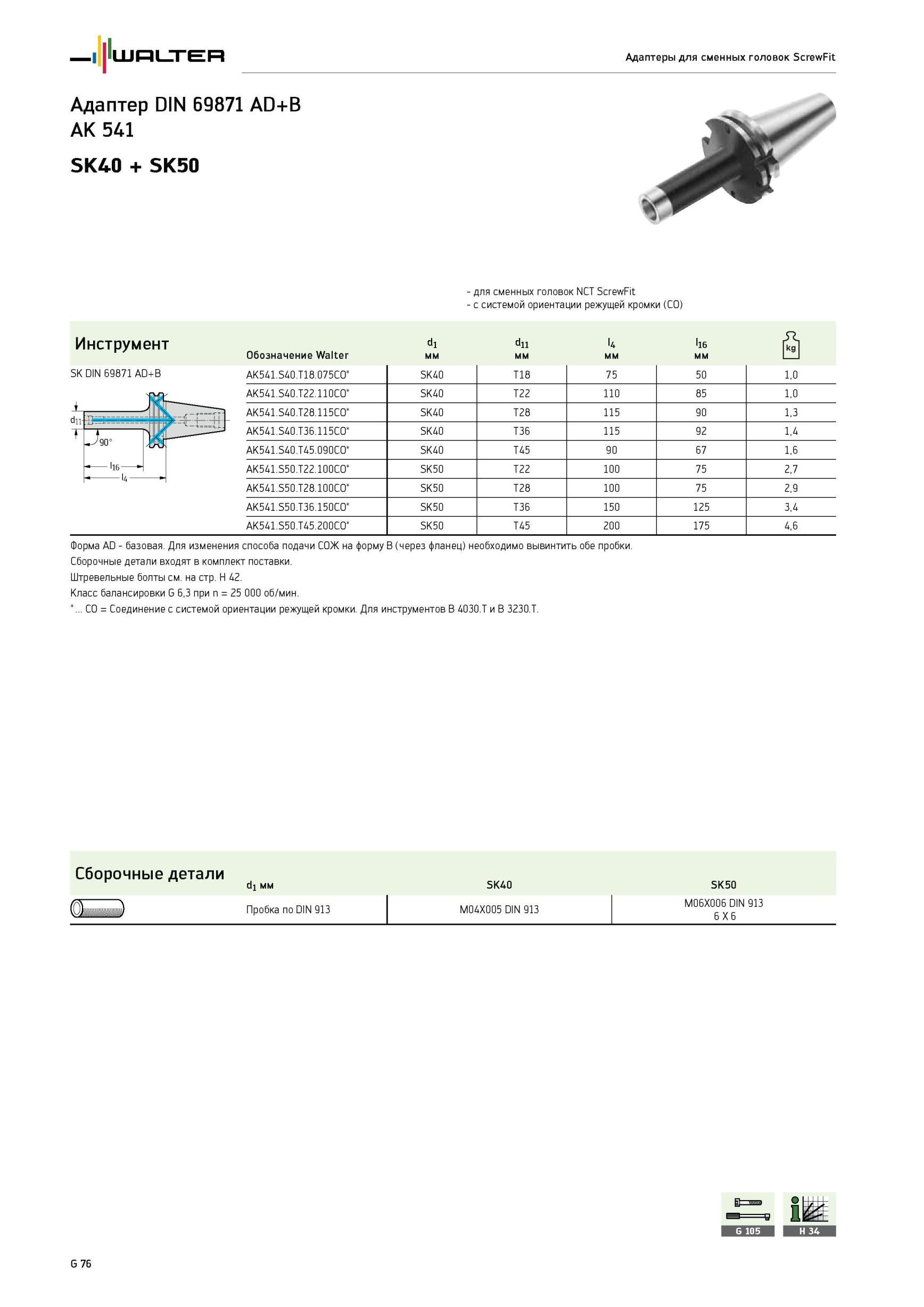

2056 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.G76

2056 Адаптер для сменных головок Walter NCT ScrewFit с системой ориентации режущей кромки DIN 69871 AD+B AK 541 SK40 SK50 Инструмент Обозначение d1 мм d11 мм U мм Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. G76

Адаптер для сменных головок Walter NCT ScrewFit с системой ориентации режущей кромки DIN 69871 AD+B AK 541 SK40 SK50 Инструмент Обозначение d1 мм d11 мм U мм

Адаптер для сменных головок Walter NCT ScrewFit с системой ориентации режущей кромки DIN 69871 AD+B AK 541 SK40 SK50 Инструмент Обозначение d1 мм d11 мм U мм 2 SK DIN 69871 AD+B AK541.S40.T18.075CO SK40 T18 75 50 1,0 j dll- t t AK541.S40.T22.110CO AK541.S40.T28.115C0 AK541.S40.T36.115C0 SK40 SK40 SK40 T22 T28 T36 110 115 115 85 90 92 1,0 1.3 1.4 90° AK541.S40.T45.090C0 SK40 T45 90 67 1,6 AK541.S50.T22.100CO SK50 T22 100 75 2,7 AK541.S50.T28.100CO SK50 T28 100 75 2,9 AK541.S50.T36.150DD SK50 T36 150 125 3,4 AK541.S50.T45.200CO SK50 T45 200 175 4,6 Форма AD - базовая. Для изменения способа подачи СОЖ на форму B (через фланец) необходимо вывинтить обе пробки. Сборочные детали входят в комплект поставки. Штревельные болты см. на стр. H 42. Класс балансировки G 6,3 при n 25 000 об/мин. Соединение с системой ориентации режущей кромки. Для инструментов B 4030.T и B 3230.T. Сборочные детали d1 мм SK40 SK50 (сЫ Пробка по DIN 913 M04X005 DIN 913 M06X006 DIN 913 6 X 6 G 76 Адаптер DIN 69871 AD+B AK 541 SK40 + SK50 Адаптеры для сменных головок ScrewFit
