Каталоги комплексных поставщиков для предприятий и служб сервиса / Catalogues of one-stop shop suppliers

HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

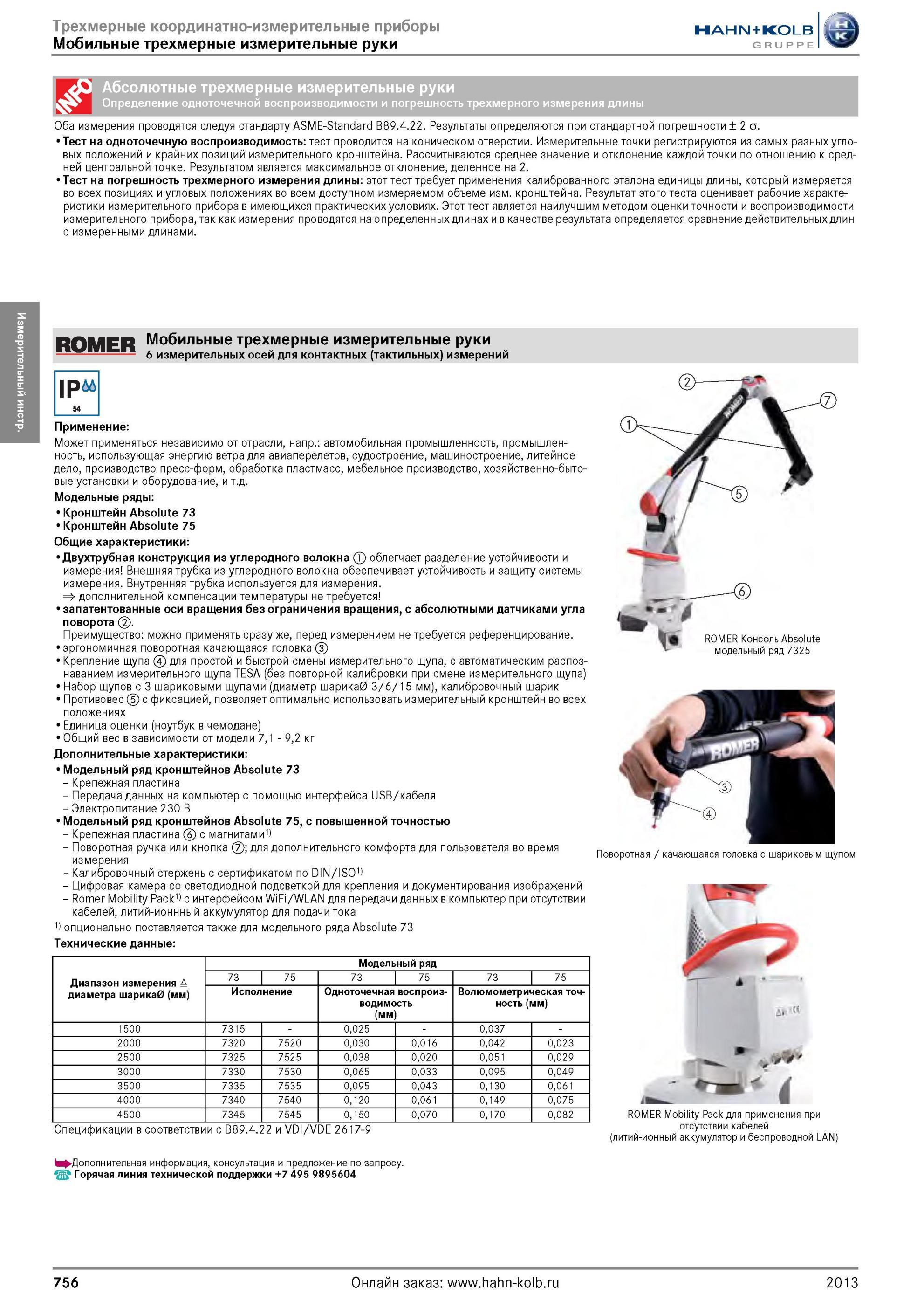

756 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.756

756 Абсолютные трехмерные измерительные руки Определение одноточечной воспроизводимости и погрешность трехмерного измерения длины Оба измерения проводятся Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 756

Абсолютные трехмерные измерительные руки Определение одноточечной воспроизводимости и погрешность трехмерного измерения длины Оба измерения проводятся

Абсолютные трехмерные измерительные руки Определение одноточечной воспроизводимости и погрешность трехмерного измерения длины Оба измерения проводятся следуя стандарту ASME-Standard B89.4.22. Результаты определяются при стандартной погрешности ± 2 а. Te на одноточечную воспроизводимость тест проводится на коническом отверстии. Измерительные точки регистрируются из самых разных угловых положений и крайних позиций измерительного кронштейна. Рассчитываются среднее значение и отклонение каждой точки по отношению к средней центральной точке. Результатом является максимальное отклонение, деленное на 2. Тест на погрешность трехмерного измерения длины этот тест требует применения калиброванного эталона единицы длины, который измеряется во всех позициях и угловых положениях во всем доступном измеряемом объеме изм. кронштейна. Результат этого теста оценивает рабочие характеристики измерительного прибора в имеющихся практических условиях. Этот тест является наилучшим методом оценки точности и воспроизводимости измерительного прибора, так как измерения проводятся на определенных длинах и в качестве результата определяется сравнение действительных длин с измеренными длинами. Мобильные трехмерные измерительные руки 6 измерительных осей для контактных (тактильных) измерений 1РЛЛ 54 Применение Может применяться независимо от отрасли, напр. автомобильная промышленность, промышленность, использующая энергию ветра для авиаперелетов, судостроение, машиностроение, литейное дело, производство пресс-форм, обработка пластмасс, мебельное производство, хозяйственно-бытовые установки и оборудование, и т.д. Модельные ряды Кронштейн Absolute 73 Кронштейн Absolute 75 Общие характеристики Двухтрубная конструкция из углеродного волокна облегчает разделение устойчивости и измерения Внешняя трубка из углеродного волокна обеспечивает устойчивость и защиту системы измерения. Внутренняя трубка используется для измерения. дополнительной компенсации температуры не требуется запатентованные оси вращения без ограничения вращения, с абсолютными датчиками угла поворота Преимущество можно применять сразу же, перед измерением не требуется референцирование. эргономичная поворотная качающаяся головка Крепление щупа для простой и быстрой смены измерительного щупа, с автоматическим распознаванием измерительного щупа TESA (без повторной калибровки при смене измерительного щупа) Набор щупов с 3 шариковыми щупами (диаметр шарика0 3/6/15 мм), калибровочный шарик Противовес с фиксацией, позволяет оптимально использовать измерительный кронштейн во всех положениях Единица оценки (ноутбук в чемодане) Общий вес в зависимости от модели 7,1 9,2 кг Дополнительные характеристики Модельный ряд кронштейнов Absolute 73 Крепежная пластина Передача данных на компьютер с помощью интерфейса USB/кабеля Электропитание 230 В Модельный ряд кронштейнов Absolute 75, с повышенной точностью Крепежная пластина с магнитами1) Поворотная ручка или кнопка ; для дополнительного комфорта для пользователя во время измерения Калибровочный стержень с сертификатом по DIN/ISO1) Цифровая камера со светодиодной подсветкой для крепления и документирования изображений Romer Mobility Pack1) с интерфейсом WiFi/WLAN для передачи данных в компьютер при отсутствии кабелей, литий-ионнный аккумулятор для подачи тока 1) опционально поставляется также для модельного ряда Absolute 73 Технические данные Диапазон измерения диаметра шарика0 (мм) Модельный ряд 5 7 3 7 5 7 3 7 7 со 7 сл Исполнение Одноточечная воспроизводимость (мм) Волюмометрическая точность (мм) 1500 7315 0,025 0,037 2000 7320 7520 0,030 0,016 0,042 0,023 2500 7325 7525 0,038 0,020 0,051 0,029 3000 7330 7530 0,065 0,033 0,095 0,049 3500 7335 7535 0,095 0,043 0,130 0,061 4000 7340 7540 0,120 0,061 0,149 0,075 4500 7345 7545 0,150 0,070 0,170 0,082 Спецификации в соответствии с B89.4.22 и VDI/VDE 2617-9 >Дополнительная информация, консультация и предложение по запросу. Горячая линия технической поддержки ROMER Консоль Absolute модельный ряд 7325 Поворотная / качающаяся головка с шариковым щупом \гт ROMER Mobility Pack для применения при отсутствии кабелей (литий-ионный аккумулятор и беспроводной LAN) 756 2013
