Каталоги комплексных поставщиков для предприятий и служб сервиса / Catalogues of one-stop shop suppliers

HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

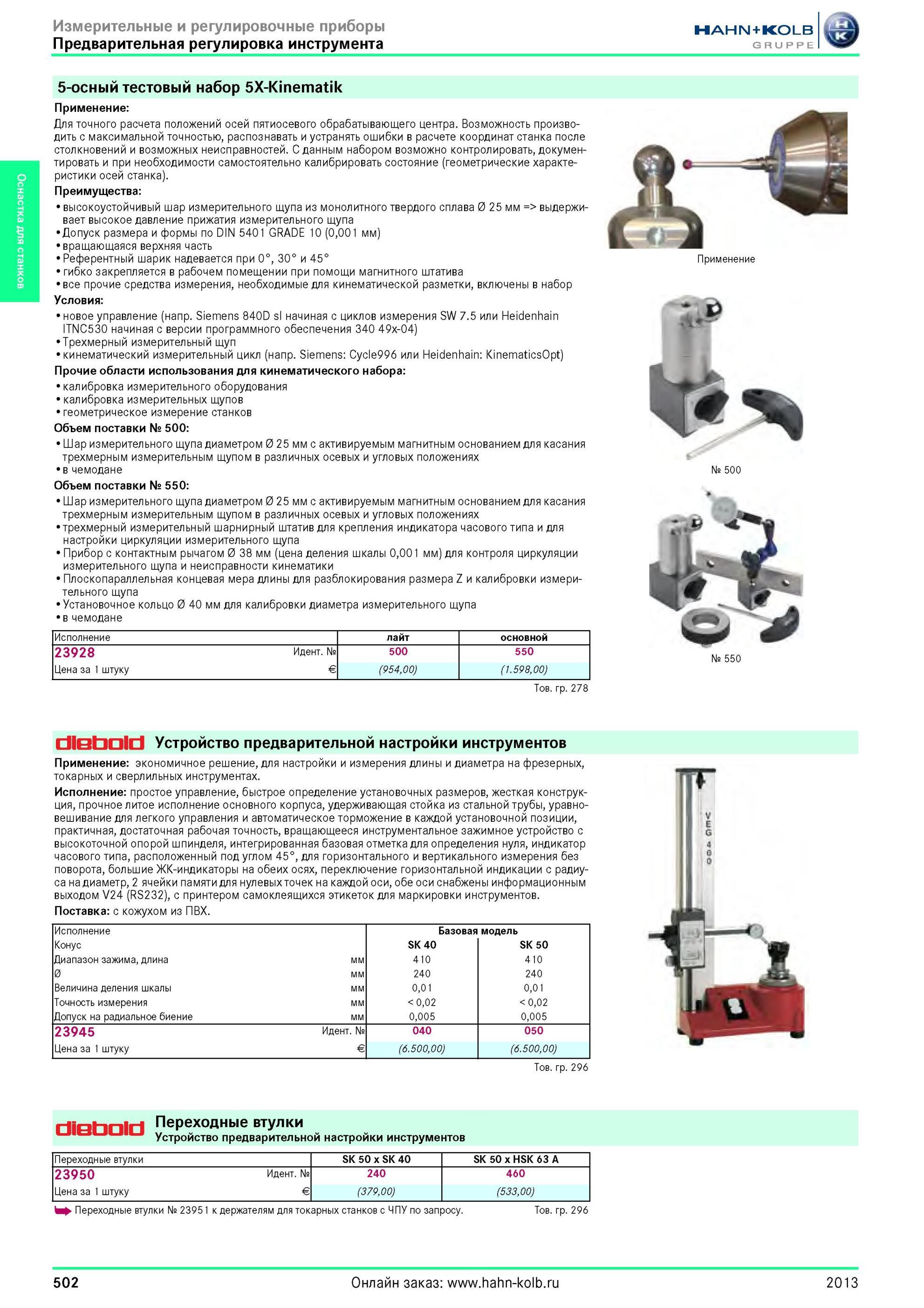

502 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.502

502 5-осный тестовый набор 5X-Kinematik от Hahn+Kolb Применение Для точного расчета положений осей пятиосевого обрабатывающего центра. Возможность произво Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 502

5-осный тестовый набор 5X-Kinematik от Hahn+Kolb Применение Для точного расчета положений осей пятиосевого обрабатывающего центра. Возможность произво

5-осный тестовый набор 5X-Kinematik от Hahn+Kolb Применение Для точного расчета положений осей пятиосевого обрабатывающего центра. Возможность производить с максимальной точностью, распознавать и устранять ошибки в расчете координат станка после столкновений и возможных неисправностей. С данным набором возможно контролировать, документировать и при необходимости самостоятельно калибрировать состояние (геометрические характеристики осей станка). Преимущества высокоустойчивый шар измерительного щупа из монолитного твердого сплава 0 25 мм выдерживает высокое давление прижатия измерительного щупа Допуск размера и формы по DIN 5401 GRADE 10 (0,001 мм) вращающаяся верхняя часть Референтный шарик надевается при 0°, 30° и 45° гибко закрепляется в рабочем помещении при помощи магнитного штатива все прочие средства измерения, необходимые для кинематической разметки, включены в набор Условия новое управление (напр. Siemens 840D sl начиная с циклов измерения SW 7.5 или Heidenhain ITNC530 начиная с версии программного обеспечения 340 49x-04) Трехмерный измерительный щуп кинематический измерительный цикл (напр. Siemens Cycle996 или Heidenhain KinematicsOpt) Прочие области использования для кинематического набора калибровка измерительного оборудования калибровка измерительных щупов геометрическое измерение станков Объем поставки № 500 Шар измерительного щупа диаметром 0 25 мм с активируемым магнитным основанием для касания трехмерным измерительным щупом в различных осевых и угловых положениях в чемодане Объем поставки № 550 Шар измерительного щупа диаметром 0 25 мм с активируемым магнитным основанием для касания трехмерным измерительным щупом в различных осевых и угловых положениях трехмерный измерительный шарнирный штатив для крепления индикатора часового типа и для настройки циркуляции измерительного щупа Прибор с контактным рычагом 0 38 мм (цена деления шкалы 0,001 мм) для контроля циркуляции измерительного щупа и неисправности кинематики Плоскопараллельная концевая мера длины для разблокирования размера Z и калибровки измерительного щупа Установочное кольцо 0 40 мм для калибровки диаметра измерительного щупа в чемодане Исполнение лайт основной 23928 Идентификационный номер № 500 550 Цена за 1 штуку Евро € (954,00) (1.598,00) Товарная группа 278 1П1г1 Устройство предварительной настройки инструментов Применение экономичное решение, для настройки и измерения длины и диаметра на фрезерных, токарных и сверлильных инструментах. Исполнение простое управление, быстрое определение установочных размеров, жесткая конструкция, прочное литое исполнение основного корпуса, удерживающая стойка из стальной трубы, уравновешивание для легкого управления и автоматическое торможение в каждой установочной позиции, практичная, достаточная рабочая точность, вращающееся инструментальное зажимное устройство с высокоточной опорой шпинделя, интегрированная базовая отметка для определения нуля, индикатор часового типа, расположенный под углом 45°, для горизонтального и вертикального измерения без поворота, большие ЖК-индикаторы на обеих осях, переключение горизонтальной индикации с радиуса на диаметр, 2 ячейки памяти для нулевых точек на каждой оси, обе оси снабжены информационным выходом V24 (RS232), с принтером самоклеящихся этикеток для маркировки инструментов. Поставка с кожухом из ПВХ. Исполнение Базовая модель Конус SK 40 SK 50 Диапазон зажима, длина мм 410 410 0 мм 240 240 Величина деления шкалы мм 0,01 0,01 Точность измерения мм 0,02 0,02 Допуск на радиальное биение мм 0,005 0,005 23945 Идентификационный номер № 040 050 Цена за 1 штуку Евро € (6.500,00) (6.500,00) Применение № 550 Товарная группа 296 Переходные втулки Устройство предварительной настройки инструментов Переходные втулки SK 50 x SK 40 SK 50 x HSK 63 A 23950 Идентификационный номер № 240 460 Цена за 1 штуку Евро € (379,00) (533,00) Переходные втулки № 23951 к держателям для токарных станков с ЧПУ по запросу. Товарная группа 296 502 2013 Предварительная регулировка инструмента
