MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

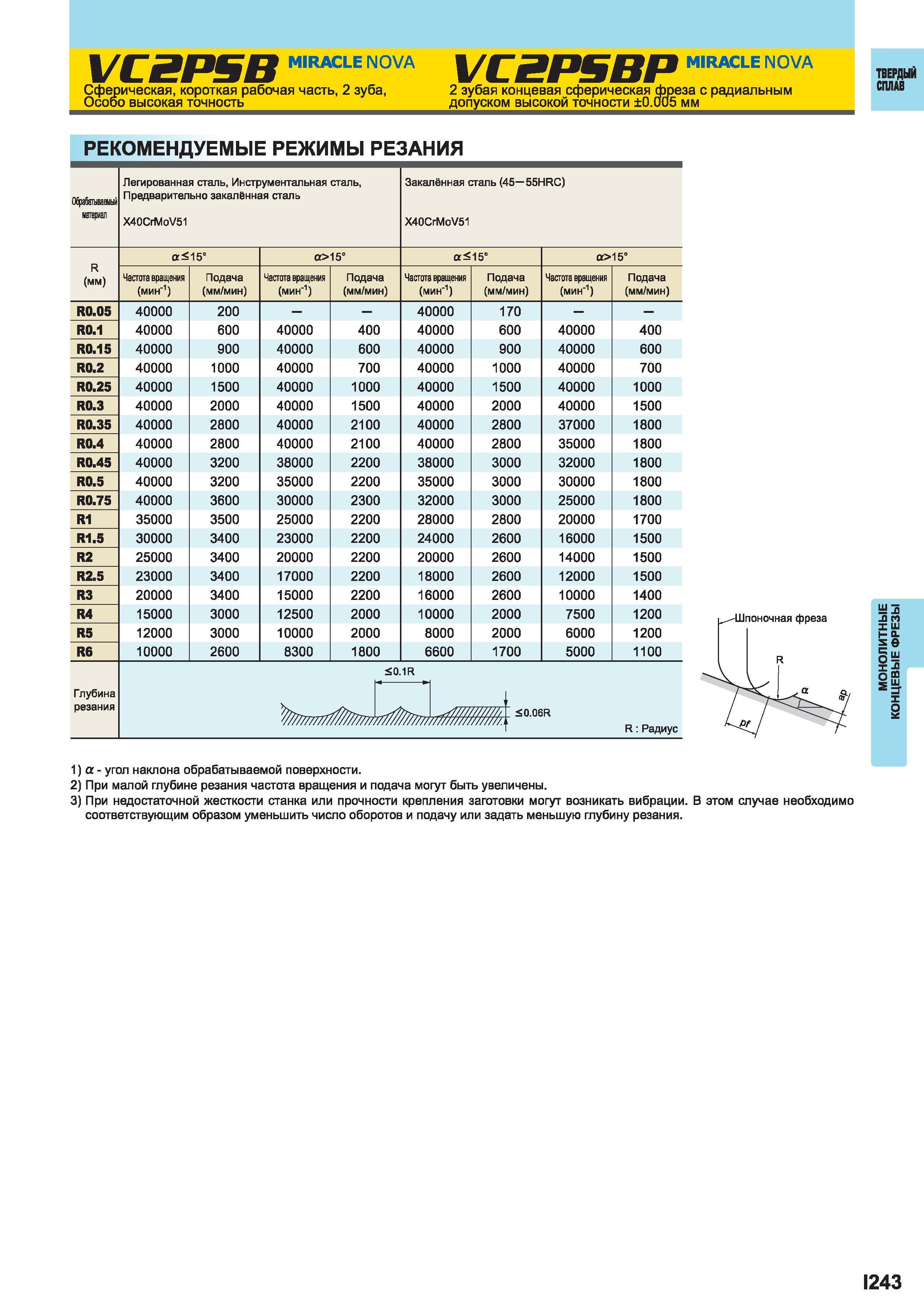

803 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.I243

803 2 зубая концевая сферическая Фреза Mitsubishi с радиальным Особо высокая точность допуском высокой точности 0 005 мм Рекомендуемые режимы резания Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. I243

2 зубая концевая сферическая Фреза Mitsubishi с радиальным Особо высокая точность допуском высокой точности 0 005 мм Рекомендуемые режимы резания

2 зубая концевая сферическая Фреза Mitsubishi с радиальным Особо высокая точность допуском высокой точности 0.005 мм Рекомендуемые режимы резания Обрабшшеный материал Легированная сталь Инструментальная сталь Предварительно закалённая сталь X40CrMoV51 Закалённая сталь (45 55HRC) X40CrMoV51 R (мм) а15" а15 а15 а15 Частота вращения (мин-1) Подача (мм/мин) R0.05 40000 200 40000 170 R0.1 40000 600 40000 400 40000 600 40000 400 R0.15 40000 900 40000 600 40000 900 40000 600 R0.2 40000 1000 40000 700 40000 1000 40000 700 R0.25 40000 1500 40000 1000 40000 1500 40000 1000 R0.3 40000 2000 40000 1500 40000 2000 40000 1500 R0.35 40000 2800 40000 2100 40000 2800 37000 1800 R0.4 40000 2800 40000 2100 40000 2800 35000 1800 R0.45 40000 3200 38000 2200 38000 3000 32000 1800 R0.5 40000 3200 35000 2200 35000 3000 30000 1800 R0.75 40000 3600 30000 2300 32000 3000 25000 1800 R1 35000 3500 25000 2200 28000 2800 20000 1700 R1.5 30000 3400 23000 2200 24000 2600 16000 1500 R2 25000 3400 20000 2200 20000 2600 14000 1500 R2.5 23000 3400 17000 2200 18000 2600 12000 1500 R3 20000 3400 15000 2200 16000 2600 10000 1400 R4 15000 3000 12500 2000 10000 2000 7500 1200 R5 12000 3000 10000 2000 8000 2000 6000 1200 R6 10000 2600 8300 1800 6600 1700 5000 1100 Глубина резания 0 1R о.ое R R Радиус тЛ77 1) а - угол наклона обрабатываемой поверхности. 2) При малой глубине резания частота вращения и подача могут быть увеличены. 3) При недостаточной жесткости станка или прочности крепления заготовки могут возникать вибрации. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. Твердый сплав 1243 Монолитные концевые фрезы VCBPSB MIRACLE NOVA СВР5ВР MIRACLE NOVA Сферическая короткая рабочая часть 2 зуба
